autopdms10.4.4在出材料统计时，为什么有些法兰垫片没有汇总？ -云顶集团官方网站入口

chenbailian · 发表于 2018-7-23 17:57:18

用户在使用autopdms10.4.4出材料统计时，发现材料统计并没有汇总，且相同的法兰有的关联了螺栓螺母，有的法兰却没有关联了螺栓螺母？这到底是为什么？用户把工程文件发给我们，希查明情况。

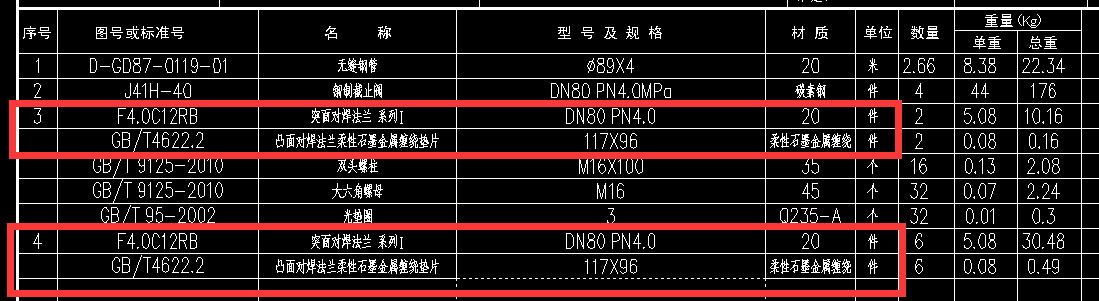

用户所出的材料统计表如下：

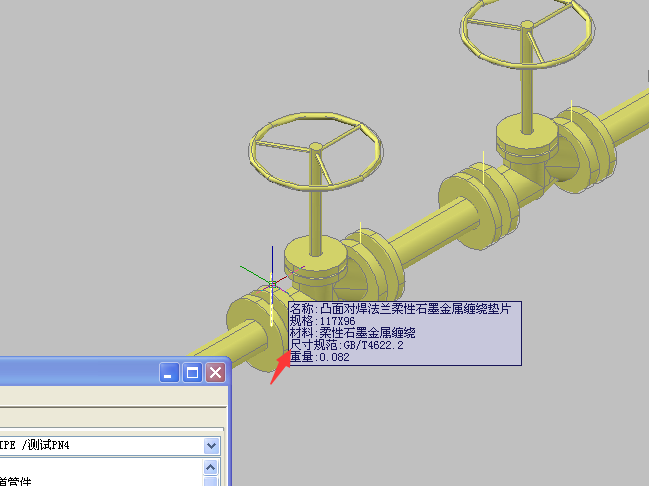

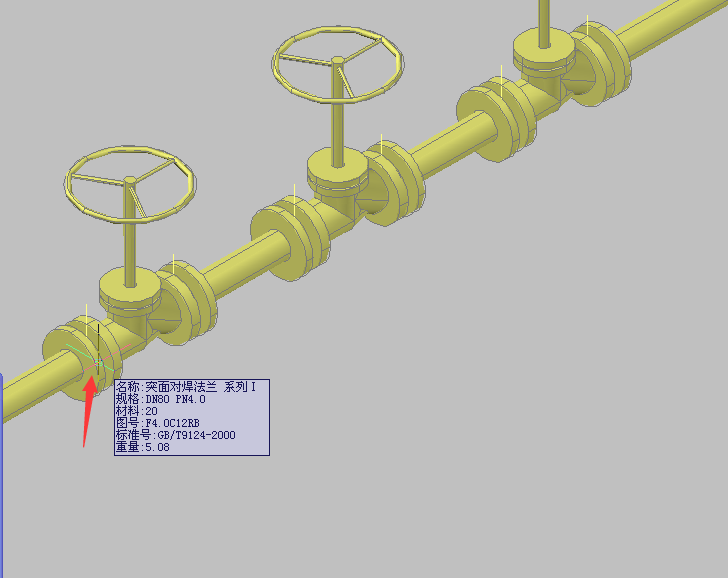

查看用户的配管模型如下：

原因：原来选择的是突面对焊法兰，选配的是凸面对焊的垫片。出来后图形连接不正确。

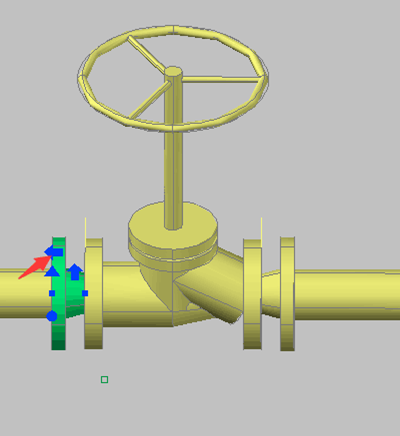

yd2333云顶电子游戏的解决方案：点在线翻转，使其连接正确。如下图：

注意：突面法兰最好选用突面垫片匹配。一般不会造成连接匹配错误；

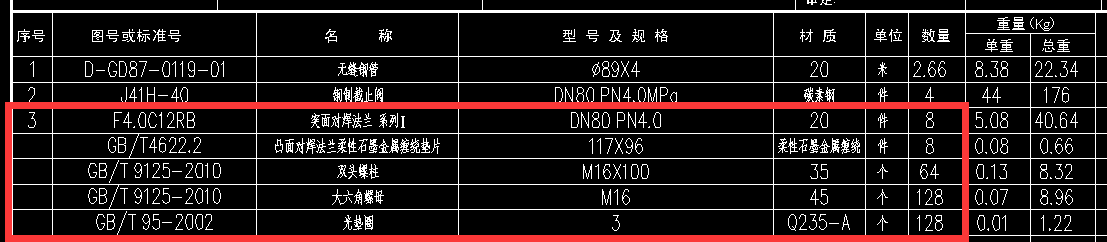

通过调整模型后，正确的材料统计各法兰汇总，螺栓螺母全部关联，如下图：

chenbailian · 发表于 2019-5-16 15:36:29

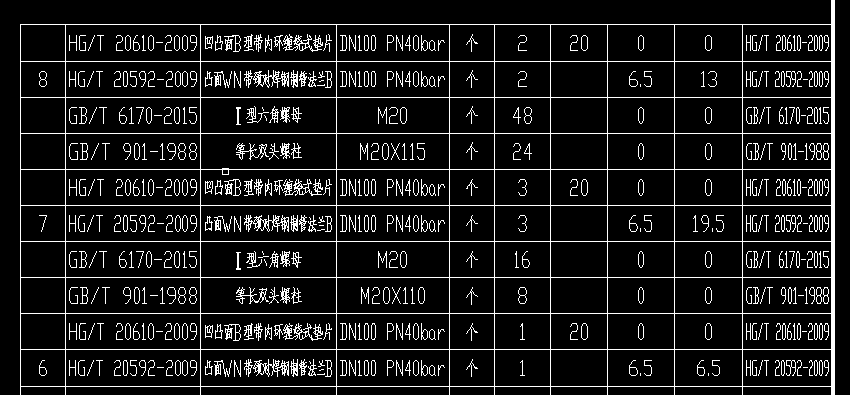

一用户问：选的阀门，法兰，垫片都是一样的，为什么材料统计的法兰垫片不汇总？附加件：螺栓的长度还不一样？如下图：

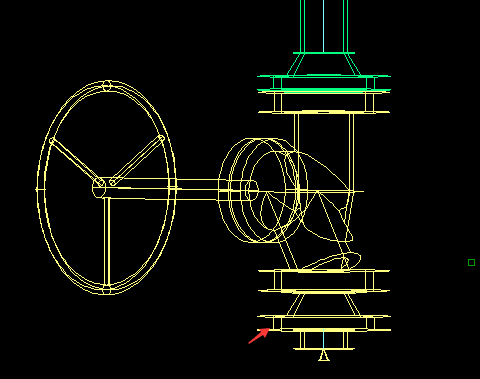

经查模型，发现法兰与垫片没有连接正确，如下图：

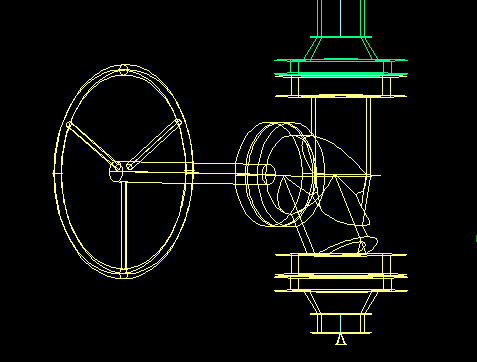

yd2333云顶电子游戏的解决方案：把法兰选中，点在线翻转零件，如下图：

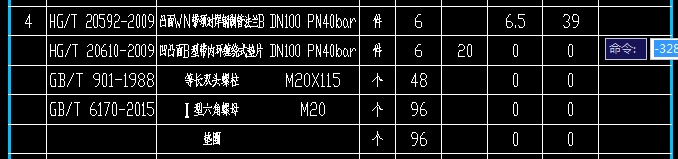

模型调整后，再重新出材料统计，阀门，法兰，垫片及附加件统计正确。如下图：
