在autopdms中，布管选不到保温材料和流体？ -云顶集团官方网站入口

发表于 2018-8-23 18:07:54

本帖最后由 pengxiao826 于 2018-11-19 10:27 编辑

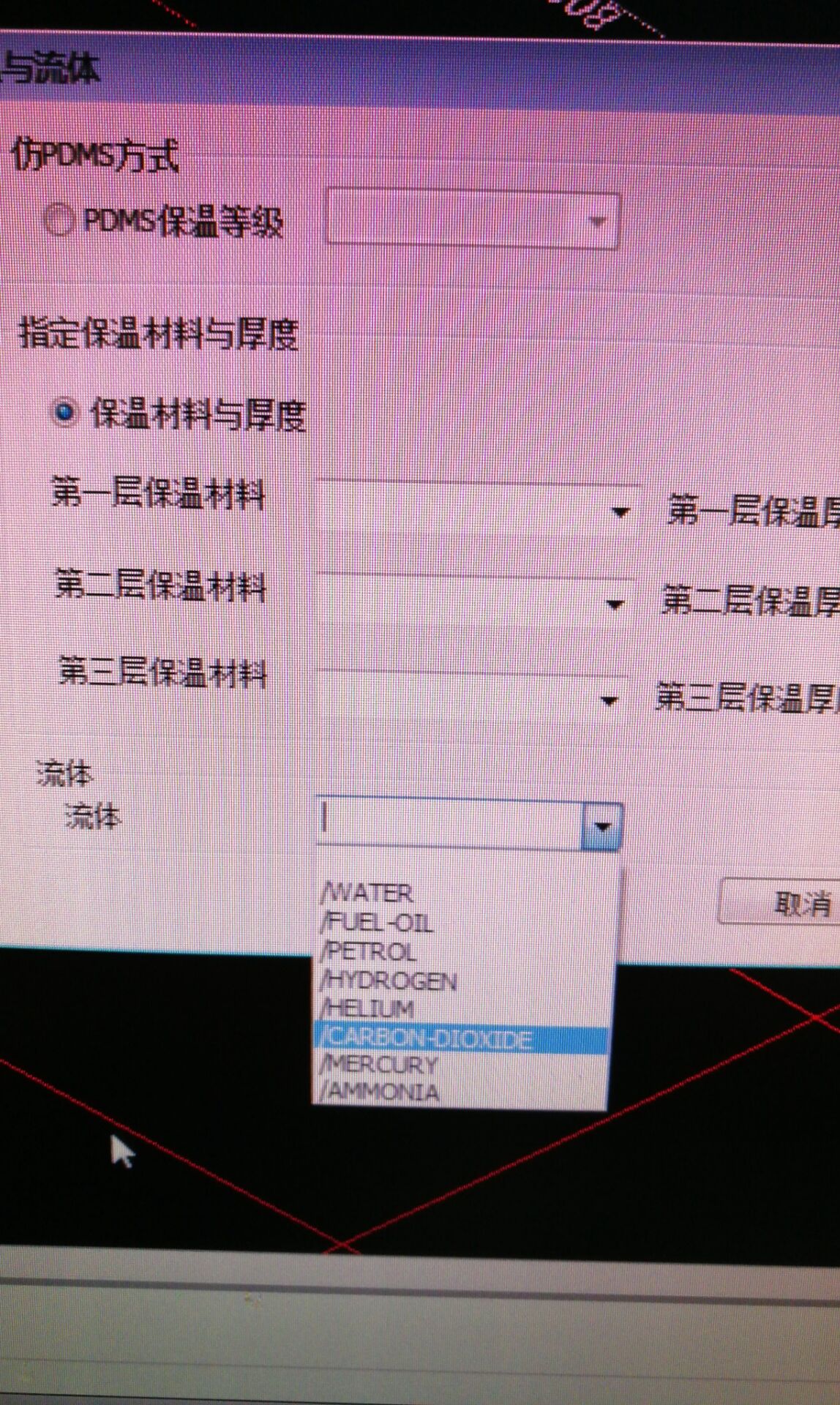

一用户在使用autopdms10.4.4时，配管模块里布管，选不到保温材料和流体，如下图：

原因：这是进入了示范工程的sam工程,sam工程默认没有引用uec工程中的保温材料，介质数据库；

解决方法：
1.新建工程；
2.选uec相应管件库的数据库,选任意一个等级或元件库即可

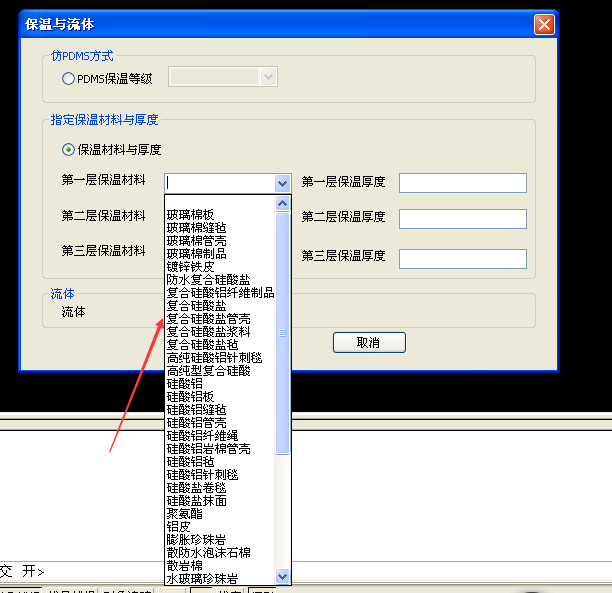

3.布管就有保温材料和流体的选项，如图：

发表于 2018-11-19 10:13:06

本帖最后由 pengxiao826 于 2018-11-19 10:25 编辑

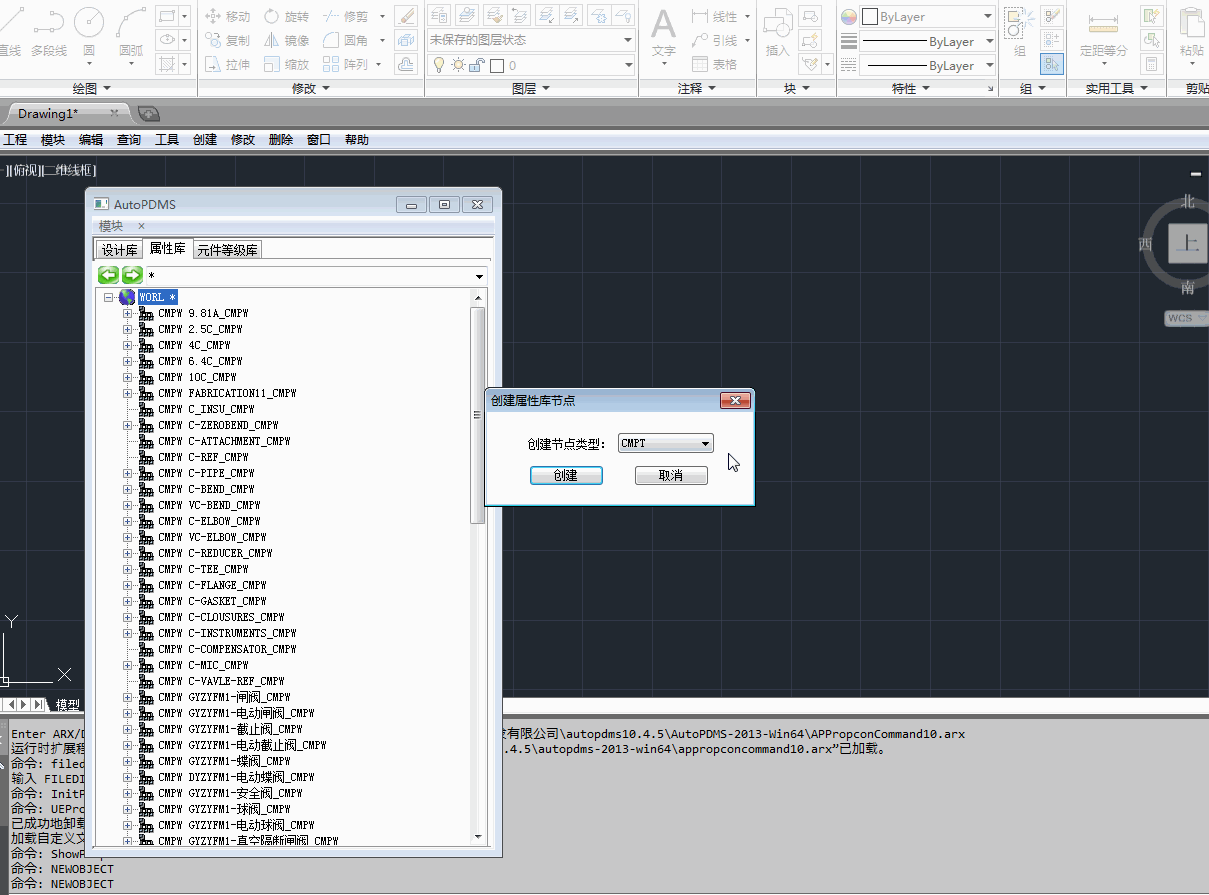

怎么增加流体材料节点？视频分解如下：

1.切换到"属性库”2.创建—创建节点
3.创建—复制节点
object：复制对象（在导航栏选中复制对象节点，点"ce"）
to:被复制对象的父节点(在导航栏选中被复制对象的父节点，点"ce"）
示范节点名称：复制对象的名称
替换为：被复制对象的名称
节点名字前加前缀（加后缀）可忽略

4.选中“text”节点，右键，显示属性，修改“符合文本”，(这里是流体名称)点修改。
5.选中“sden”节点，右键，显示属性，修改“density”，(这里是流体密度)点修改。

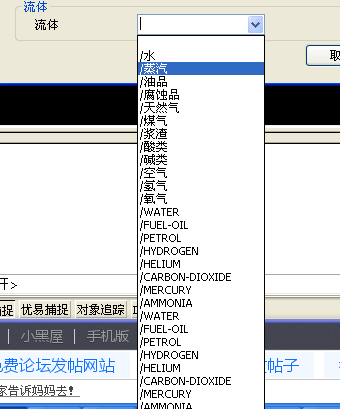

切换至配管模块，就能选到新添加的流体。
