显示全部楼层 · 发表于 2018-8-29 16:19:32

autopdms与传统的autocad二次开发不同，传统的autocad二次开发以dwg文件保存数据。autopdms只利用autocad为显示平台，数据保存在自主研发的数据库文件中，不保存在dwg文件中。所以要注意以下操作：
1.保存工程
1.1用autopdms提供的保存功能，菜单"工程-->保存工程"或工具栏中的保存按钮，如图：

1.2再次打开autopdms后，按如下步骤，重新显示模型。

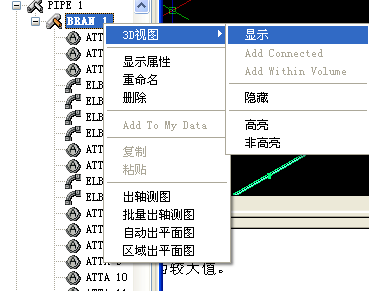

1.2.1.选择导航栏节点，右键菜单"3d视图-->显示"；

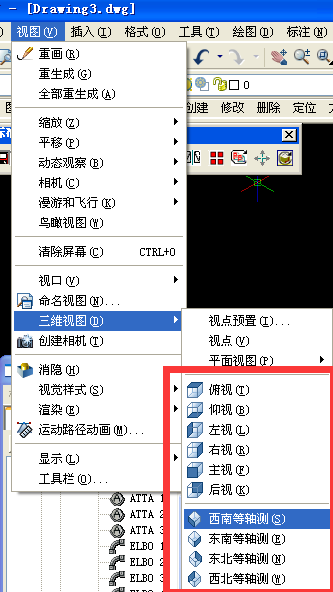

1.2.2.点击cad菜单"视图-->三维视图-->西南等轴测"，如图:

注意：保存工程时不能使用cad保存命令保存为dwg文件(但是出图时必须要使用cad保存命令，保存图纸为dwg文件，保存autopdms模型与保存图纸是两个不同的概念。)如果使用cad保存命令保存工程(模型)为dwg文件，工程(模型)数据没有保存到工程的数据库里。且用autopdms打开含autopdms模型的.dwg文件，软件会出致命错误，无法正常使用。

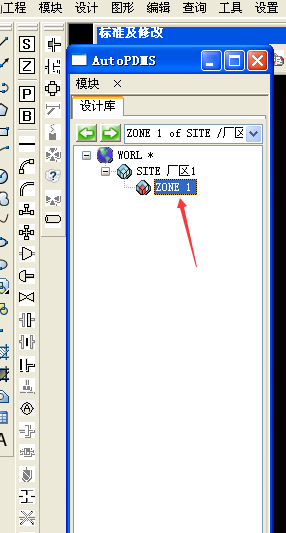

同时，工程(模型)数据丢失，需要重新输入工程(模型)数据。下图即是用cad保存autopdms模型后的情况：打开autopdms软件，导航栏中没有显示相关的数据节点，表明没有保存数据到数据库。一旦出现上述情况，模型数据没有保存，只能重新画图。

2.恢复撤销命令

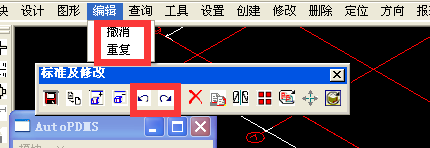

2.1用autopdms提供的恢复、撤销命令。或菜单"编辑-->撤销(恢复)"功能一致，如图：

3.删除命令

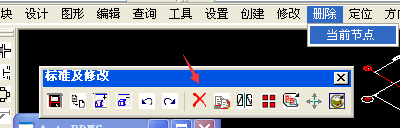

3.1用autopdms提供的删除命令。或菜单''删除-->当前节点"，或选择当前节点，右键，删除功能一致，如图：

4.复制命令
4.1详情请看：http://www.uesoft.com/forum.php?mod=viewthread&tid=140415

5.镜像、阵列、旋转复制、移动、旋转
5.1操作对象是针对管理节点(zone,pipe,bran,stru)等节点，以及框选导航栏中的多节点时,用工具栏上的这些按钮。

5.2.当是单个管件的移动，旋转，如三通，大小头，弯头，支吊架，阀门，不用工具栏上移动，旋转按钮，正确操作方法如下：

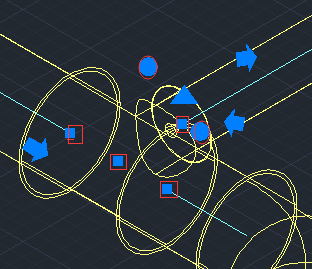

1.选中管件，用小正方形夹点，是移动夹点；圆形夹点，是旋转夹点，例如三通，如下图：

2.选中相应的夹点，按左键进行管件移动，旋转。

显示全部楼层 · 发表于 2018-11-20 17:12:22

在用户的机子上管件模型的夹点显示不全，如弯头的中心点没有显示。经查，是用了cad的ctrl z命令。这时，就要重新显示模型。

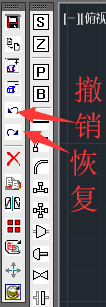

注意:撤销恢复时，可用菜单:编辑—撤销/恢复，或用工具栏上的快捷键，如图：

chenbailian · 发表于 2019-8-21 16:46:32

问：autopdms的模型对象，一旦用了cad的操作命令，出现对象无法删除等图形错误或点管子没有出现“ “号的现象，怎么办？

解决方法：1.新建一个.dwg的cad文件；
2.重新显示模型。
