chenbailian · 发表于 2019-7-30 11:18:36

本例题是从autopdms分别导出材料、元件、等级、设计模型的宏文件。至aveva pdms的paragon导入材料、元件、等级宏文件；aveva pdms的design导入设计模型的宏文件即可。
具体例题文件及操作可下载附件：

autopdms to aveva pdms.rar (222.13 kb, 下载次数: 546)

chenbailian · 发表于 2019-8-5 18:37:28

aveva pdms模型导入至autopdms。本例题是在元件，等级，属性库相同的条件下，只需要导入设计库的.txt文件，操作方法如下：

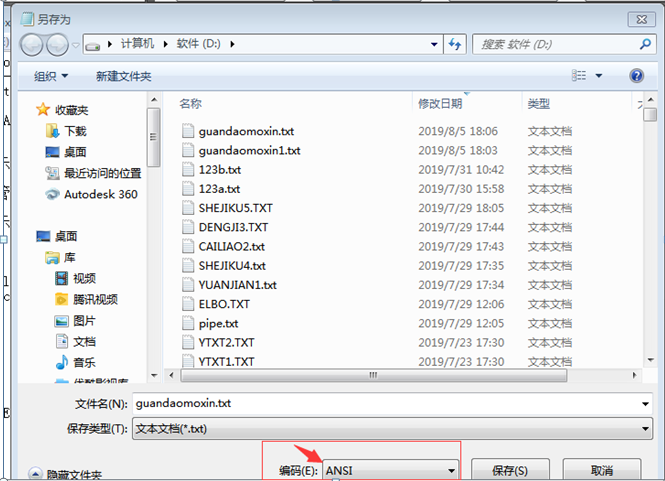

1.aveva pdms导出的.txt文件，另存为，主要改编码，如下图:

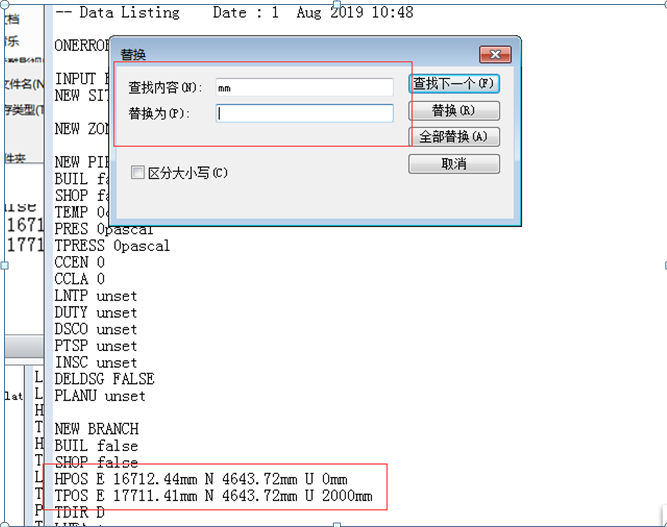

2.把aveva pdms导出的.txt文件，把mm 替换为空，如下图：

3.在autopdms导入文件，如图：

chenbailian · 发表于 2019-10-28 15:15:56

以下附件是某用户需要从autopdms导入至aveva pdms 的具体操作方法，本部分管道用到以下等级库：
/gd2000汽水管道零部件
/中国机械工业部阀门(第二版)-等级
/非标管件等级库
/逻辑支吊架等级下载附件，阅读具体方法。
