一用户问，在ukp3d新建的元件模型，如何添加符号？
符号是用于各个视图出二维施工图所建的图形元件节点，可以嵌套使用数据库已有的符号，需新建（如创建管件的方法一致）。以下介绍如何在元件模型嵌套符号元件，操作思路：
1.选中要嵌套的元件参数集，元件等级库-嵌套元件

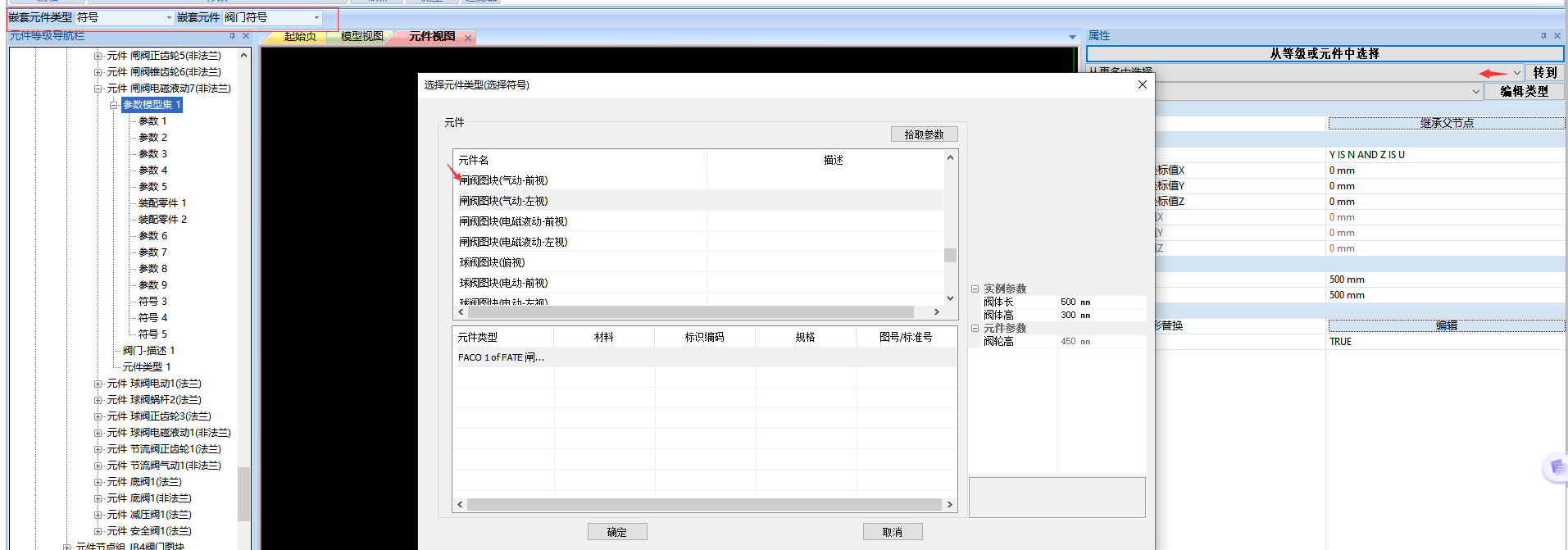

2.这时嵌套元件里有很多对象，选中"符号"-"阀门符号"，可以在右边点击更多选择，点开"参数对话框"选择

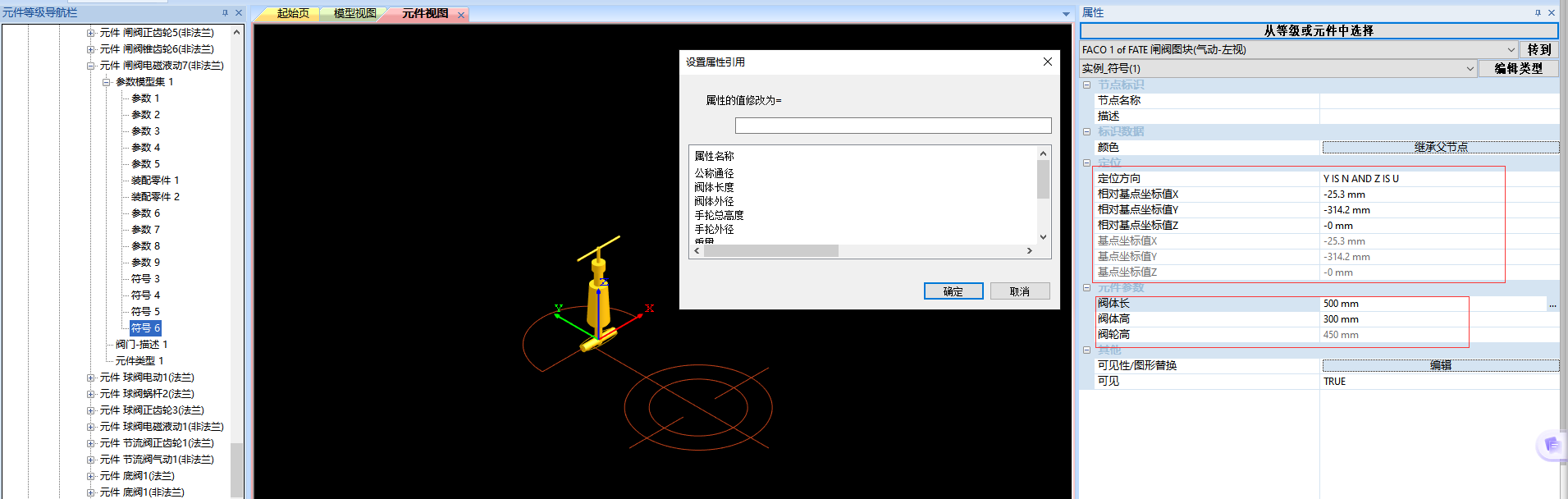

3.符号在图形界面显示，可在属性栏，确定符号的方向，位置，大小。如下图：
|
|
