河北冯总问，在ukp3d如何配置管道材料汇总表的压力？在ukp3d只要元件，等级，设计库里的属性，用户都可以通过公式设置取出相应值，配置不同的报表，满足用户不同的需求。下面步骤阐述在ukp3d，管道材料汇总表的压力如何设置。

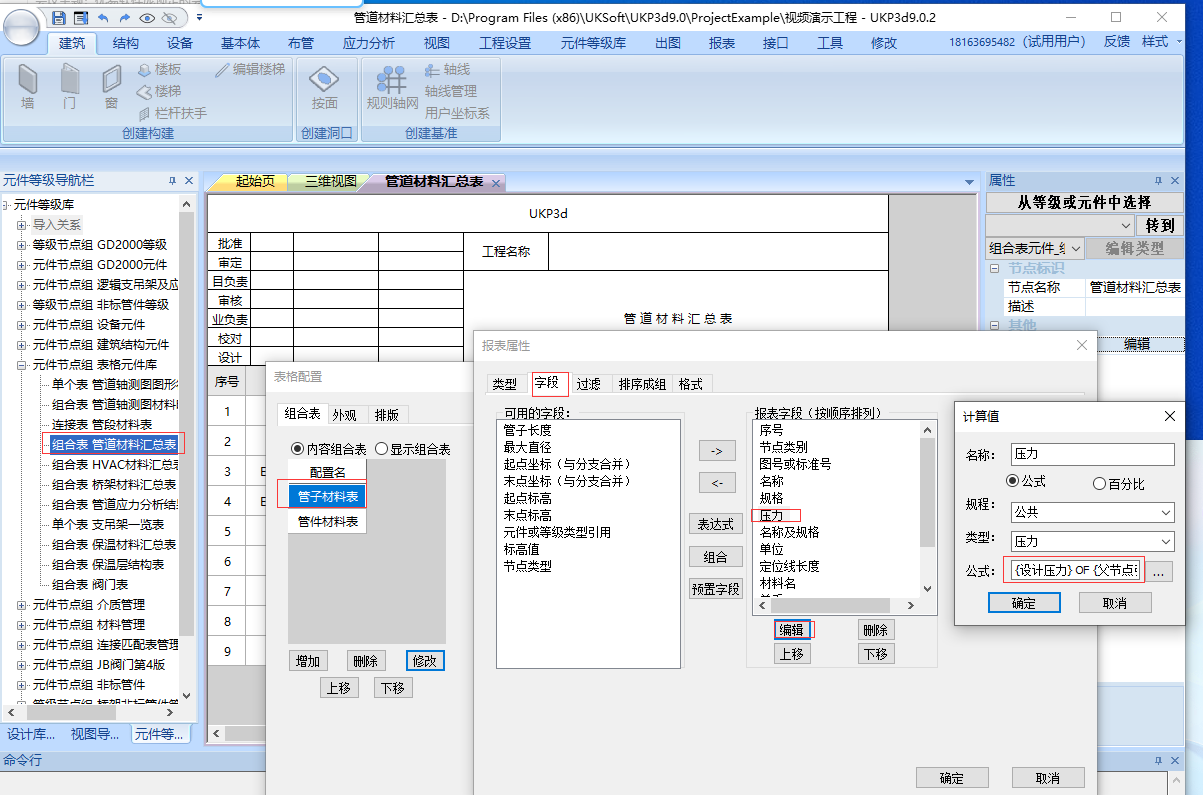

1.在元件等级库有一个管道材料汇总表的节点—编辑—选择配置名—字段—压力—编辑，更改公式为"{设计压力} of {父节点引用}" （即可取到分支的设计压力）
(新建的字段，点"表达式"即可输入一个新字段,如"温度"；例题是修改”压力"则选择编辑），如下图：

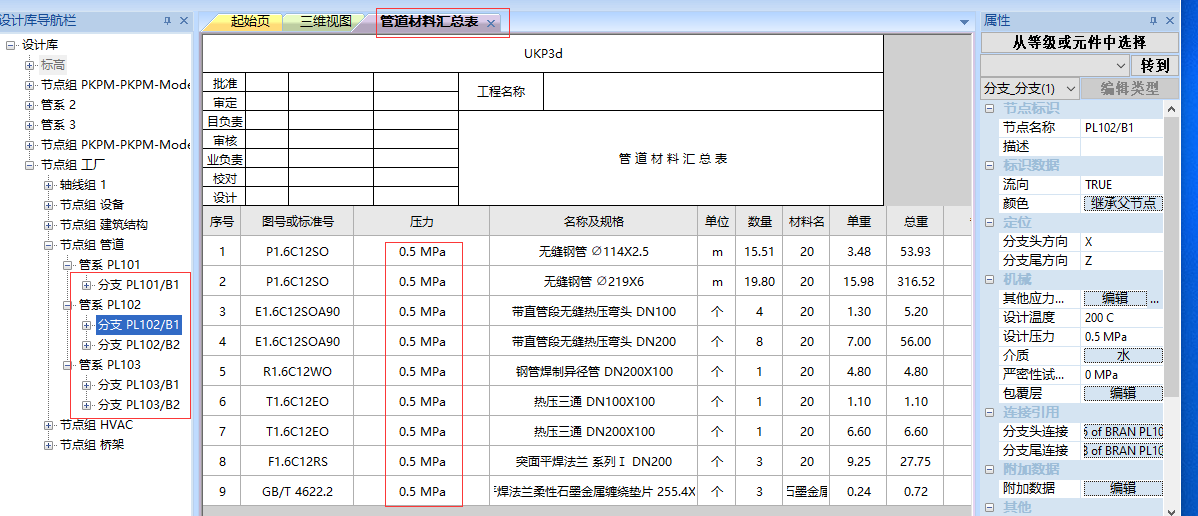

2.在视图导航栏，管道材料汇总表，右键关闭-打开（即刷新）数据刷新，如下图：
3.材料汇总表若要增加其他字段，例如温度，只需要在第1步骤里增加一个"字段"，
公式写为"{设计压力} of {父节点引用}"
|
|
咨询热线：0731-88808590
