用户在现有的等级里找不到合适的大管径管件，只好在软件里创建对应的大管径元件库及等级库。

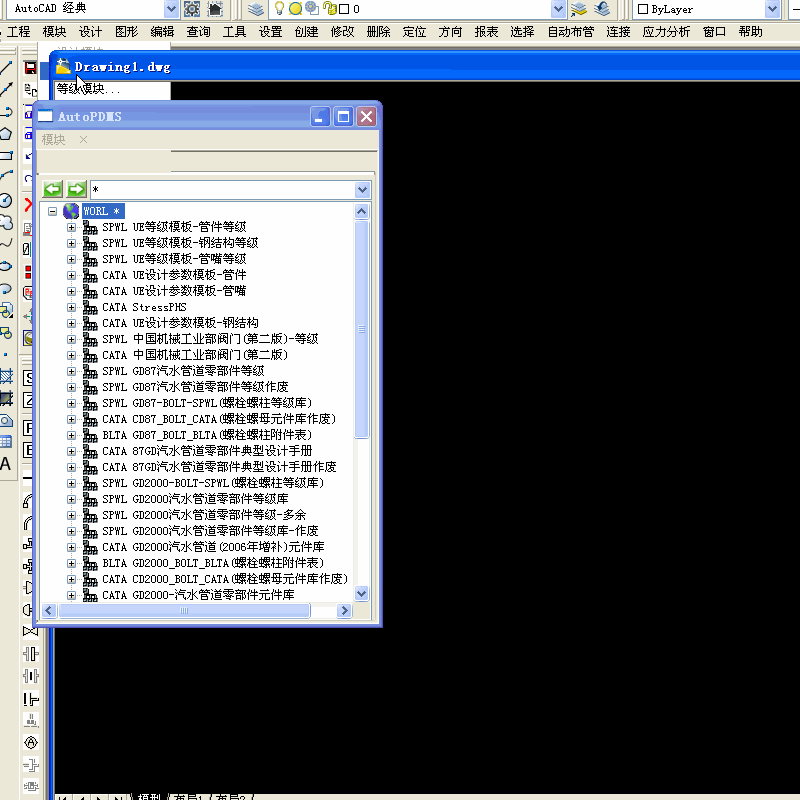

视频操作步骤，分解如下：
注意：如果在软件提供的cata,sect下新建的cate,也就是在uec的数据库增加数据，下次更新uec时这些数据就会被覆盖丢失。1.创建—元件库，建立cata；
2.创建—元件库类型，建立sect；

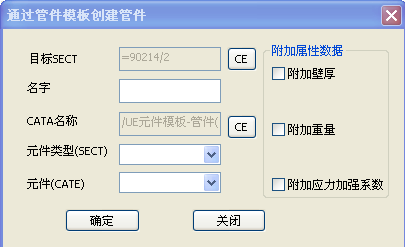

3.创建—通过模板创建元件；

目标sect:将要新建的cate的父节点；
名字：cate的命名；
cata名称：被复制对象的cata的名字(一般默认为“cata ue元件模板-管件(用于复制节点)”，也可以修改为其他元件库)
元件类型(sect):被复制对象的父节点名字；
元件(cate):被复制的对象；
勾选附加壁厚，附加重量，勾选附加应力加强系数，都会在scom中自动生成对应的参数；

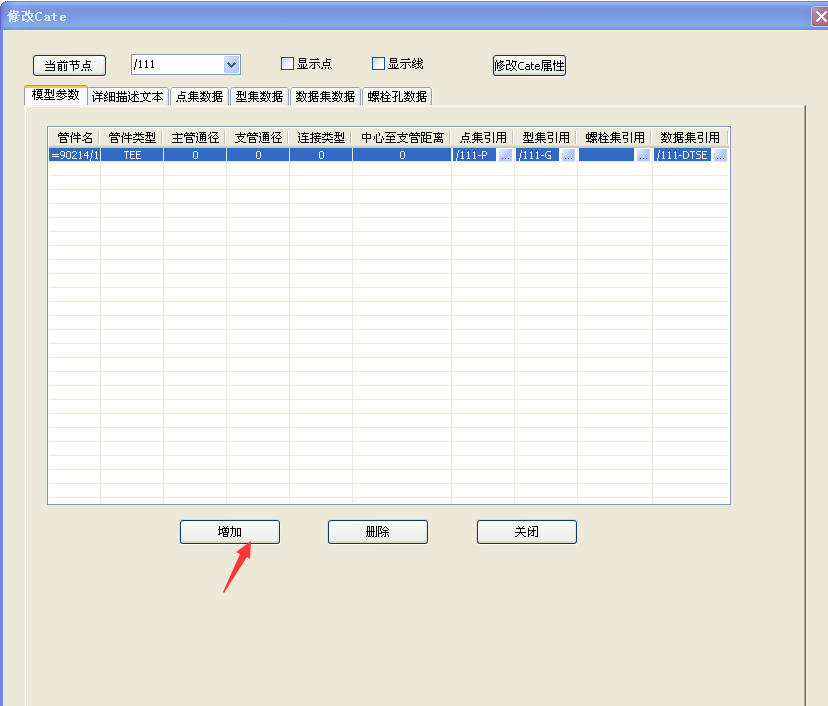

模型参数：增加不同直径的模型参数；
详细描述文本：这里与材料统计中的信息有关；
其他暂可以不做修改。后期若要修改cate,可用菜单“修改—元件(cate节点)”

发表于 2018-9-19 14:03:08

本帖最后由 pengxiao826 于 2018-9-19 14:17 编辑

创建完元件库，再创建等级。
等级库模块培训视频内容：
1.管件、管子等级
1.1:等级讲解
1.2:节点层次
1.3:对话框方式创建等级
1.4:配置管子等级壁厚(壁厚值配置，壁厚表号配置方法)
1.5:通过属性库创建壁厚值节点
1.6:创建壁厚表号(命令方式，文本文件方式创建)
2.保温等级库
      2.1:等级讲解
2.2:节点层次
      2.3:对话框方式创建
3.螺栓等级
  3.1:等级讲解
3.2:节点层次
3.3:对话框方式创建

发表于 2018-11-15 11:18:04

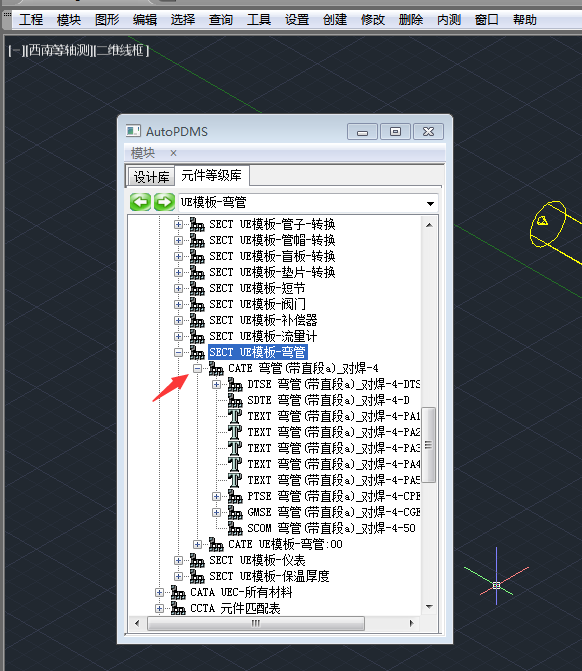

创建弯管带直段的cate,选择模板此元件，参考如下图：

chenbailian · 发表于 2023-6-12 19:05:36

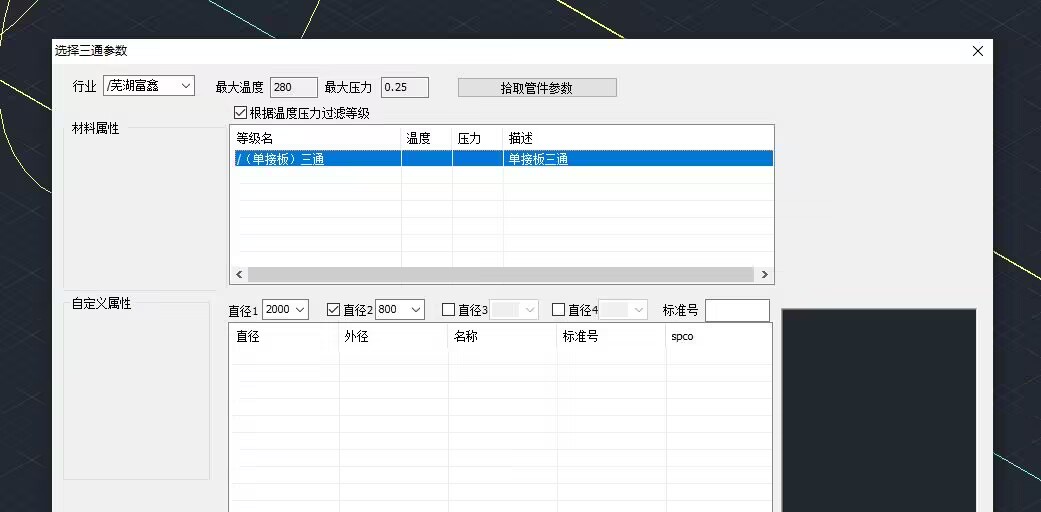

一用户创建了各种类型的元件，在设计模块插入三通元件时，参数对话框不显示三通，如下图：

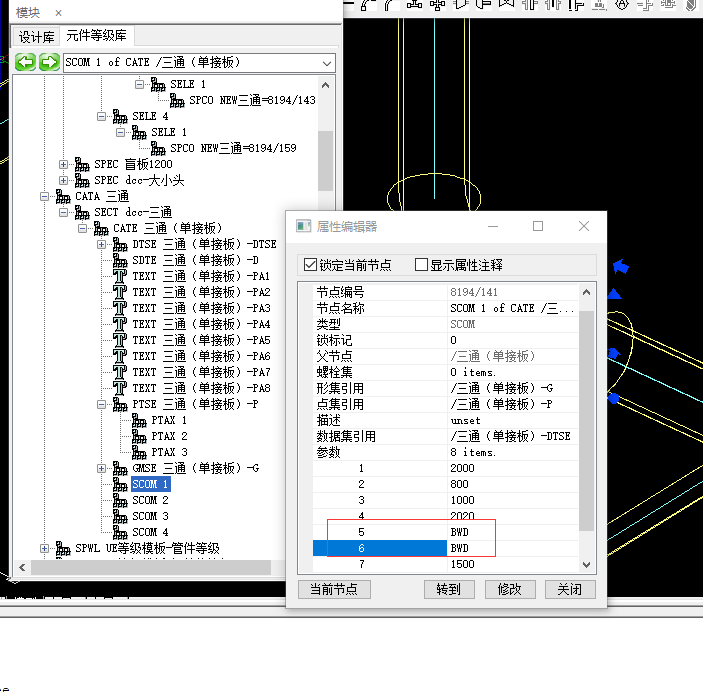

解决方法：经查，自建的等级正确，元件scom修改数据的时候错误，元件scom的连接类型也要写，不能写为0，可以写为all 或bwd或自定义，如下图：

chenbailian · 发表于 2023-6-15 16:03:44

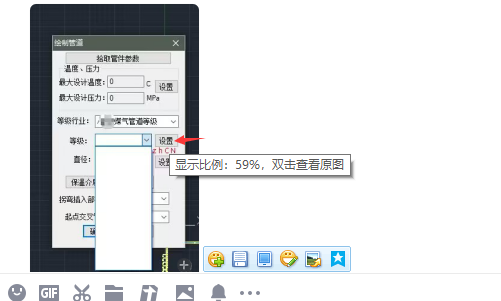

一客户自创等级的时候，选不到spec，如下图：

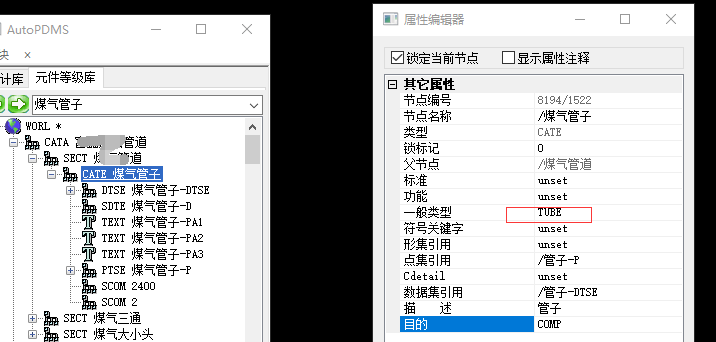

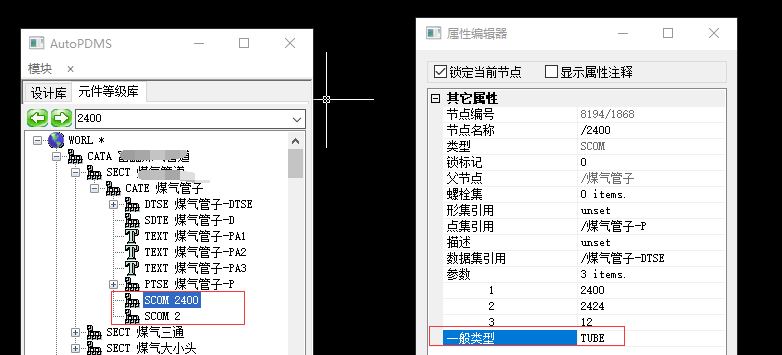

经查，管子的scom的gtype写错了，正确的是 tube,非pipe,如下图：
