在autopdms中，如何批量修改管道属性？ -云顶集团官方网站入口

发表于 2018-8-27 16:14:16

管道属性，指管道名称，规格，外径，壁厚，材料；颜色；管道的温度，压力；保温材料与厚度、介质。
1.如何批量选择对象？
1.1.如何批量选择bran下同类型参数的对象？
解决方法：
1.1.1.在图形操作界面，选择某一管道高亮，或某一管件(三通，弯头，大小头，支吊架等）高亮，右键，弹出菜单，

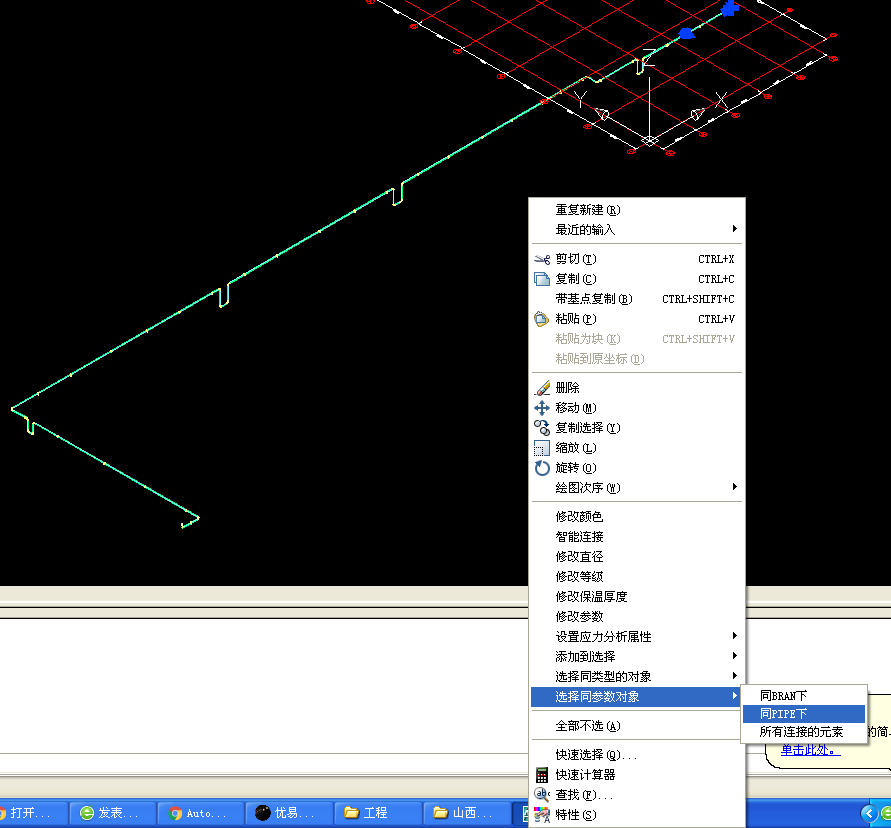

"选择同参数对象—同bran下"，(菜单“选择—同参数对象—同分支下”)的功能一致，选择同分支下的同参数管道，高亮，如图：

1.1.2.同pipe下，所有连接元素的操作方法与上述一致。

1.2.如何批量选择bran下同类型参数的对象？
解决方法：
1.2.1在图形操作界面，选择某一管道高亮，"选择同类型的对象—同bran下"，(菜单“选择—同类型对象—同分支下“”)的功能一致，软件就会选择同分支下的管道，高亮；

1.2.2在图形操作界面，选择某一管件(三通，弯头，大小头，支吊架等）高亮，"选择同类型的对象—同bran下"，(菜单“选择—同类型对象—同分支下“”)的功能一致，软件就会选择同分支下的(三通，弯头，大小头，支吊架等），高亮；
1.2.3同pipe下，所有连接元素的操作方法与上述一致。

2.如何修改管道属性？
2.1.如何修改管道名称，规格，外径，壁厚，材料；颜色？
yd2333云顶电子游戏的解决方案：
2.1.1.选择要修改的管道(方法见：1.如何批量选择对象？)

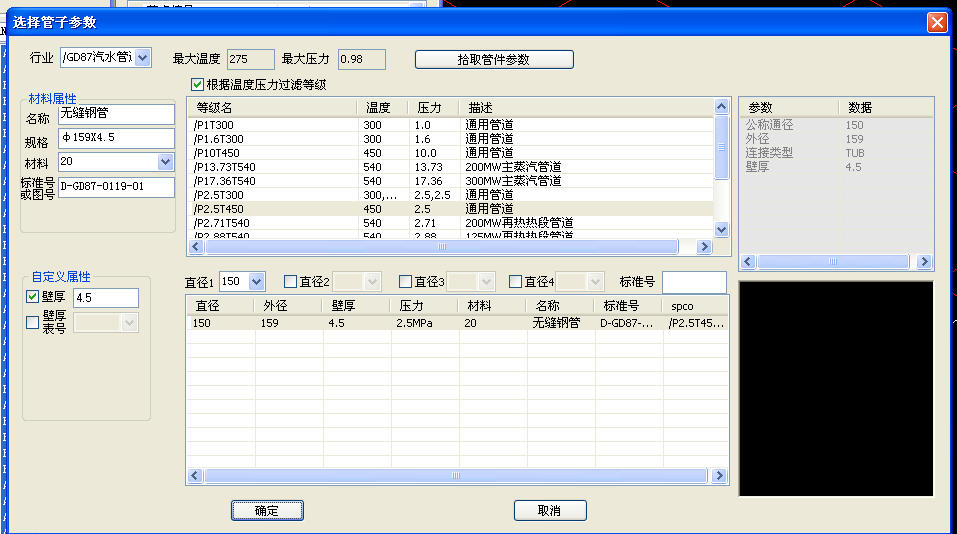

2.1.2.将修改名称，规格，外径，壁厚，壁厚表号，材料，在图形操作界面，右键，"修改参数"(菜单"修改—属性")的功能一致，如图：

2.2修改颜色，右键，"修改颜色"(菜单"修改—颜色")的功能一致，如图：

2.3.如何修改温度，压力？

yd2333云顶电子游戏的解决方案：

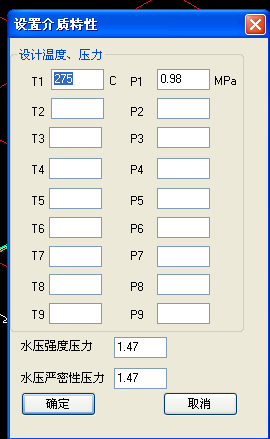

2.3.1.在导航栏选择bran，pipe节点，在图形操作界面，右键，"修改温度，压力"(菜单"修改—设计温度、压力")的功能一致,如图：

2.4.如何修改保温材料与厚度、介质？
yd2333云顶电子游戏的解决方案：

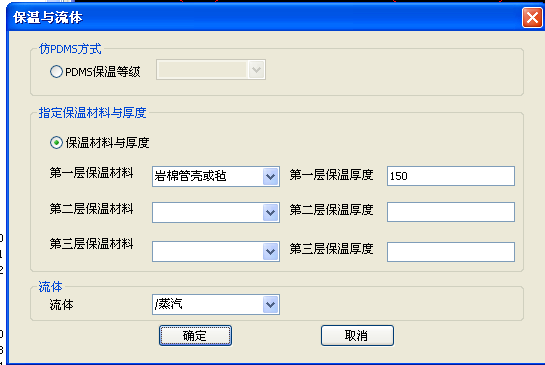

2.4.1.在导航栏选择bran，pipe节点，在图形操作界面，右键，"修改保温材料与厚度"(菜单"修改—保温材料、厚度、介质")的功能一致,如图：

发表于 2018-9-18 18:03:07

2.5.如何统一修改管子的管径？
解决方法：

2.5.1.选择要修改的管道(方法见：1.如何批量选择对象？)，或选择bran节点。

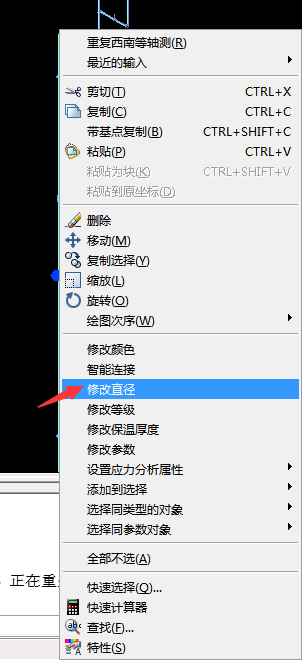

2.5.2.在图形操作空间，右键，修改直径，与菜单修改->修改直径功能一致，如图：

发表于 2019-3-5 14:02:46

2.6.如何批量修改摩擦系数？
解决方法：

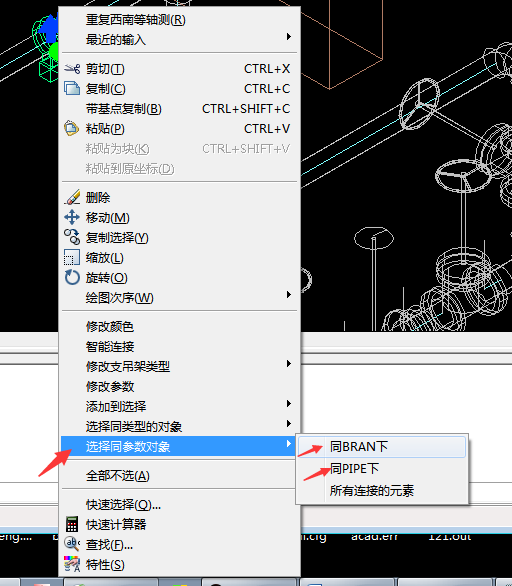

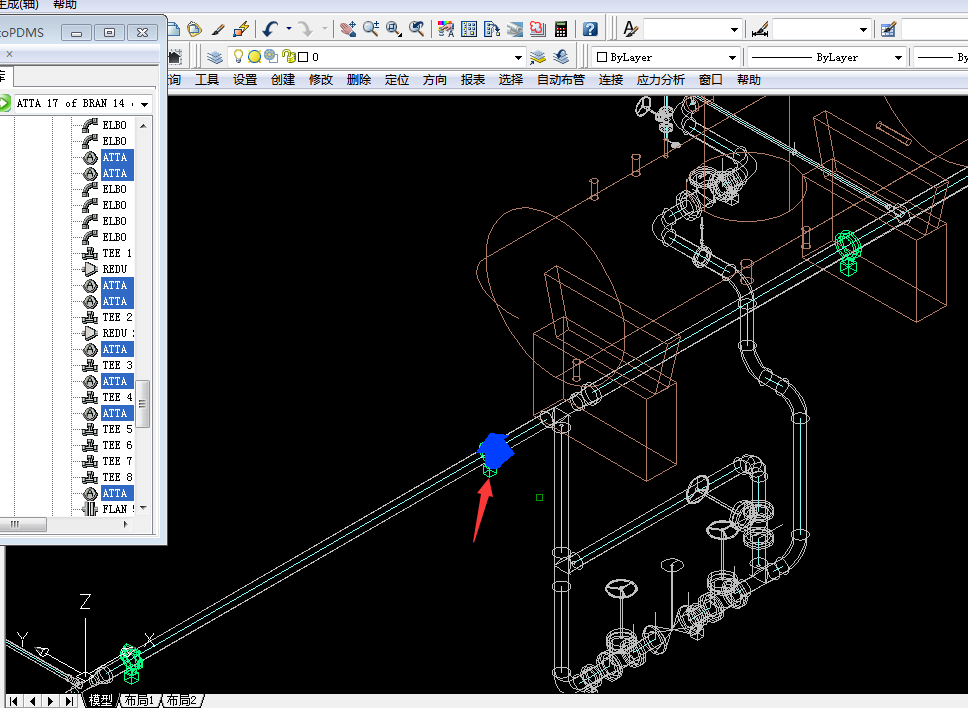

2.6.1.选择某一支吊架，右键，选择同参数对象——同bran下(或 "同pipe下"），如下图：

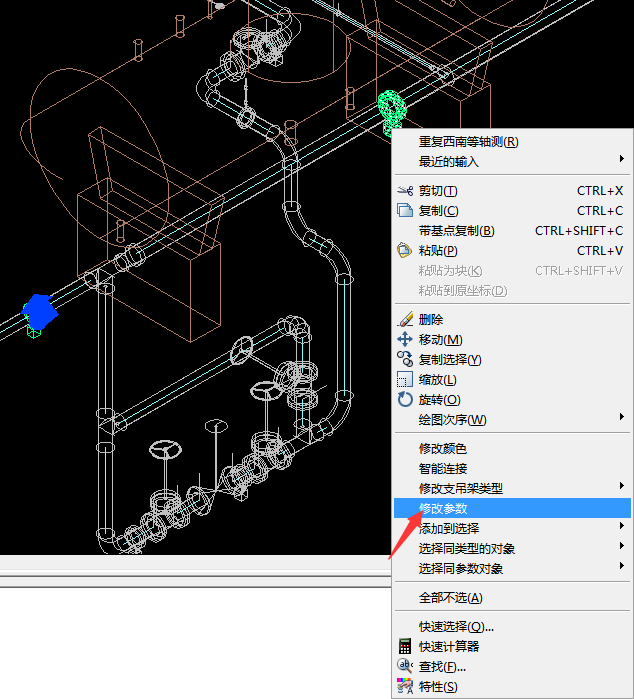

2.6.2.支吊架选中高亮后，右键，修改参数，填写摩擦系数，如下图：
