autopdms中，操作导出.psa文件支吊架编号无序的方法 -云顶集团官方网站入口

[复制链接]
发表于 2019-4-8 18:21:00 | 显示全部楼层 |

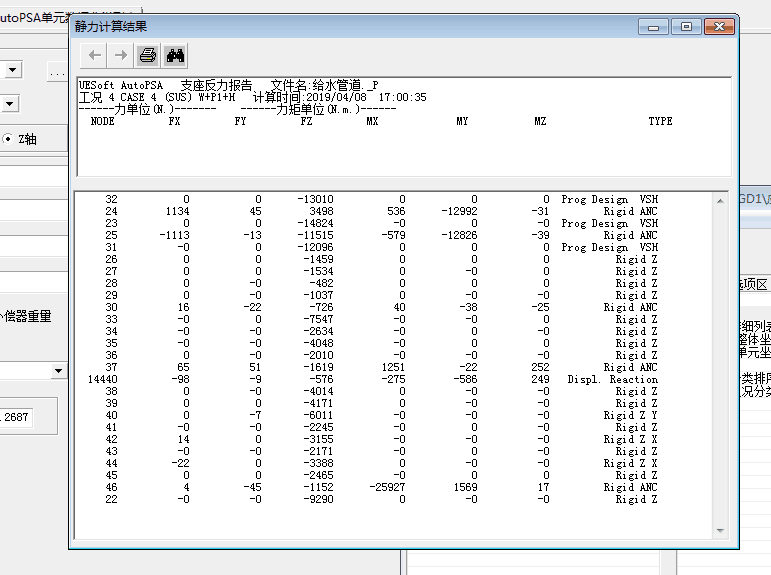

一用户在autopdms中导出.psa后，应力分析计算后，查看约束的支座反力，如图：

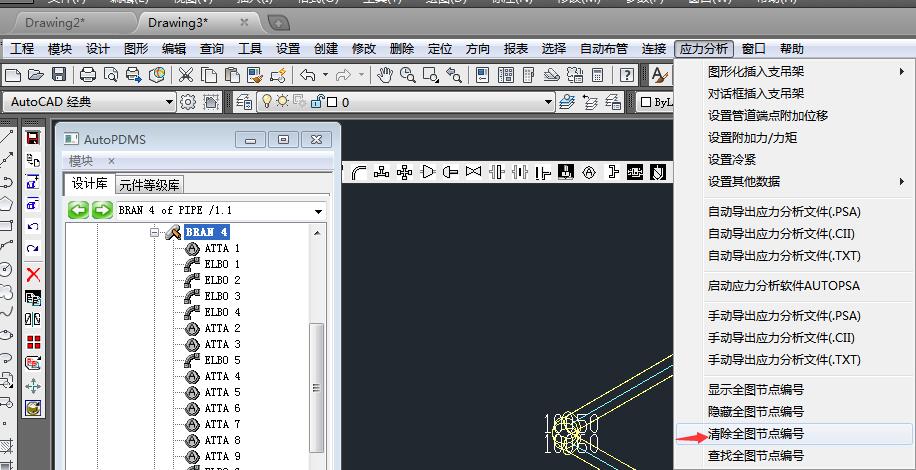

解决方法：1.在autopdms中，先清除节点编号，如图：

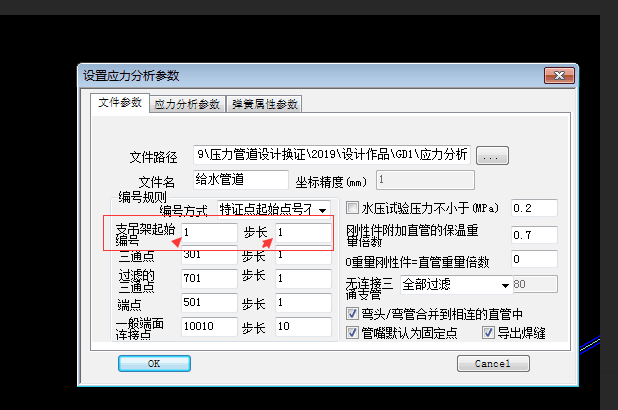

2.再导出应力分析.psa文件，注意支吊架初始编号，步长。如图：

如何手动修改支吊架编号？
解决方法：1.先"应力分析—显示全图节点编号"；

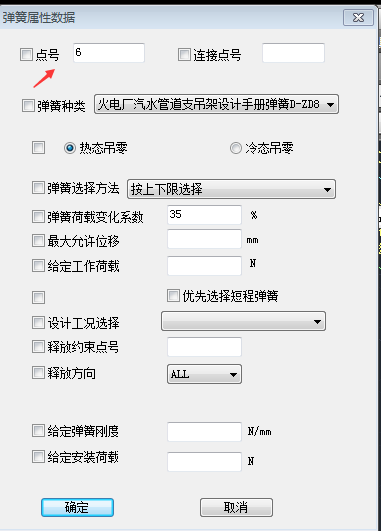

2.选择某一个支吊架，右键，修改参数，修改"点号”，如图：
3.重新再导出.psa,支吊架编号也都是修改后的编号。




三维工厂设计, 管道设计, 应力分析, 应力分析文件, 支吊架编号
