chenbailian · 发表于 2019-6-11 14:43:09

在autopsa打开.psa后，做完应力分析之后，在.psa的同目录下输出.staout(用cii的算法),或.out(用glif的算法)的应力结果文件.再返回到autopdms里输出应力分析autocad结果报表,如下步骤：

1.报表—管道应力分析结果报表；

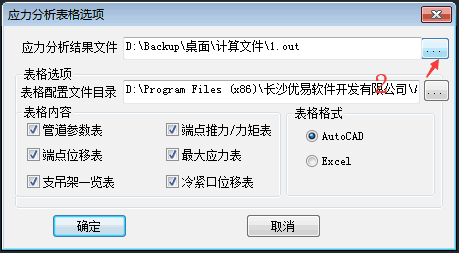

2.选择应力分析结果文件，glif是.out文件，cii是.staout文件。

3.软件默认是勾选了这些报表，点“确定”。如下图：

(注意：若表格为灰色，勾选无效时，则表格配置文件目录有误。这些表格目录在软件安装目录下，例如：d:\program files (x86)\长沙优易软件开发有限公司\autopdms10.5.2\config\templateandblock）

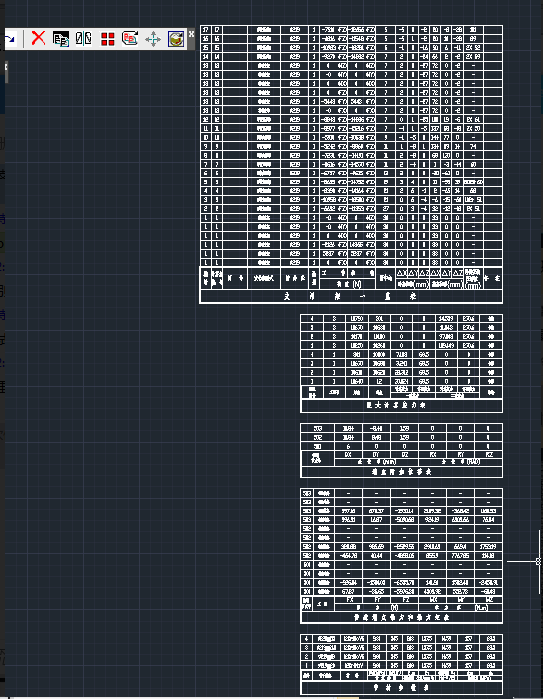

4.根据提示，选中一点作为表格的插入点。表格即输出。如图：

chenbailian · 发表于 2019-6-11 14:50:26

用户如上楼操作后，输出的表格没有内容。
原因：cad缺少字体。
解决方法：
1.表格中用到的字体默认为两种(见附件,把文件解压缩后再使用)，把字体放在autocad的安装目录下，例如：d:\program files\autodesk\autocad 2014\fonts

(574.3 kb, 下载次数: 557)

(574.3 kb, 下载次数: 568)
2.再重启软件。

chenbailian · 发表于 2019-8-30 15:32:31

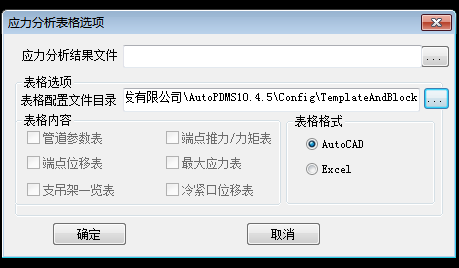

有的用户的表格内容是灰色，无法勾选，如图：

原因：表格配置的文件目录有误，表格配置的目录，若没有改动目录，则在软件的安装目录下，例如：d:\program files (x86)\长沙优易软件开发有限公司\autopdms10.4.5\config\templateandblock
解决方法：

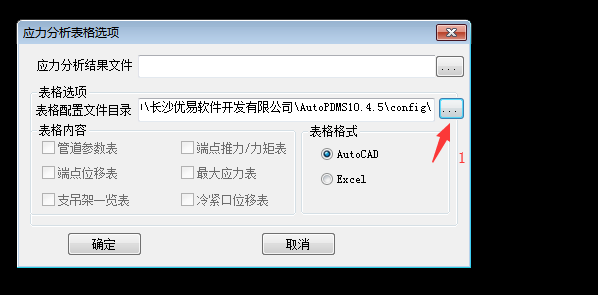

1.点浏览，如图：

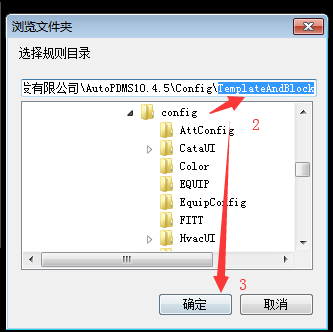

2.浏览至配置表所在的目录，若没有改动目录，则在软件的安装目录下，例如：d:\program files (x86)\长沙优易软件开发有限公司\autopdms10.4.5\config\templateandblock；

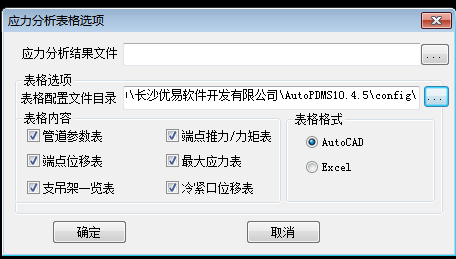

3.点确定，表格内容即可勾选，如图:
