autopdms,如何修改弯头的弯曲半径？ -云顶集团官方网站入口

发表于 2019-1-17 16:20:32

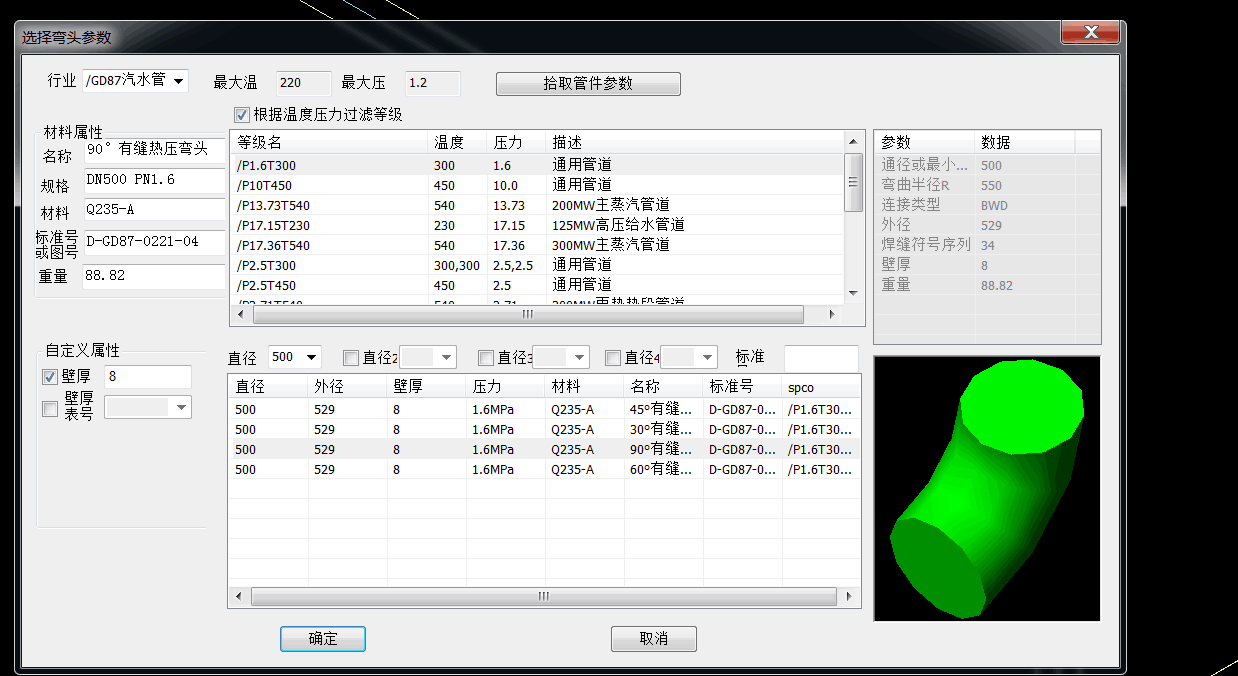

一用户问，如何修改弯头的曲率半径？如下图：

原因：在标准数据库里，如电力gd87，电力gd2000，gb国标，hg化工，asme美标，sh石化里的弯头不提供修改弯头弯曲半径的选项。
所以，在软件提供了一个“非标管件的等级库”的等级供用户快速选择。

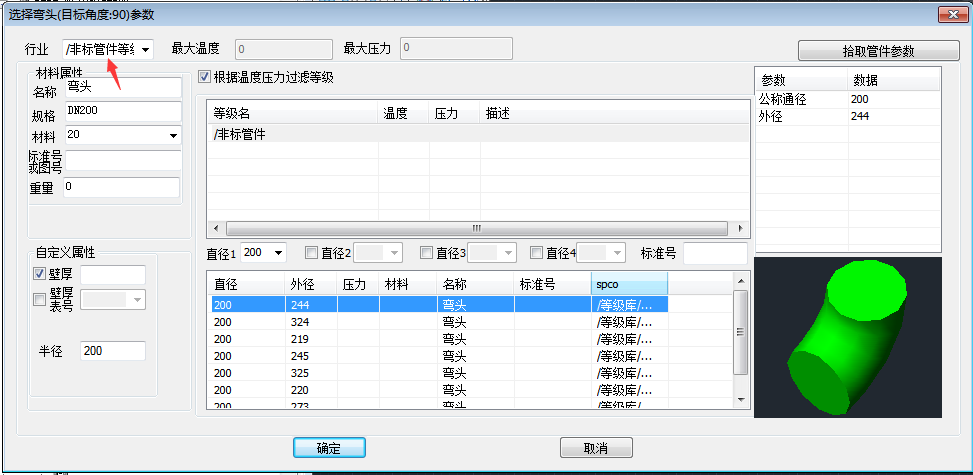

解决方法：在非标管件的等级库的等级里选弯头。如图：

上图的选项框如名称，规格，材料，标准号或图号，重量，壁厚(壁厚表号），半径（这里就可以修改弯曲半径）用户都是可以自定义的。

发表于 2019-1-17 16:29:25

若上述非标管件等级库，无法满足需求，切换至元件库模块，新建元件；
切换至等级库模块，把新建的元件放到等级里；
设计模块才有新建的元件选择。

http://www.uesoft.com/forum.php? ... e=1autopdms10.4.4如何快速创建元件？
