查看: 261|回复: 2

autopsa与caesar ii对比结果文件步骤 -云顶集团官方网站入口

[复制链接]
发表于 2024-10-17 13:22:58 | 显示全部楼层 |
用户想对比autopsa与caesar ii两者软件的结果文件对比,这需要原始数据完全一致,建议从autopsa导出cii文件再转化为c2文件(caesar ii打开c2文件),再对比结果;或先从caesar ii的c2文件转为psa文件(autopsa打开psa文件),再对比结果。


autopsa的文件怎么转化为c2文件(caesar ii打开c2文件)

思路:
1.利用autopsa功能,把.psa文件转化为.cii文件;
2.利用caesar ii功能,把cii文件转化为c2文件。

以caerii2019为例,具体步骤如下:

1.在autopsa软件打开.psa格式的文件

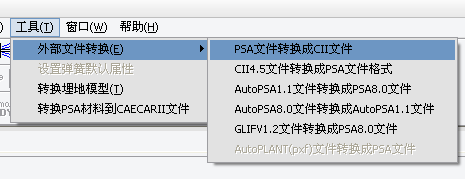

2.用菜单工具下面的外部文件转换-psa文件转换为cii文件

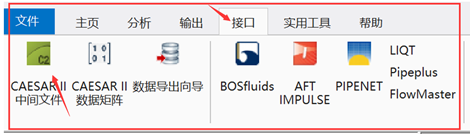

3.启动caesar ii软件,接口—caesar ii 中间文件,如图:

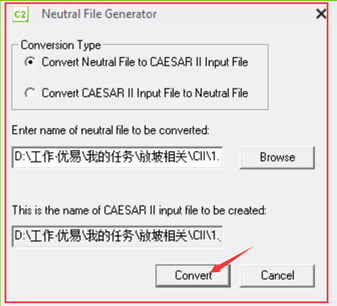

4.选择需要转换的原始文件(*.cii)及选择创建c2文件的路径,如图:

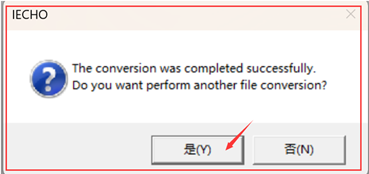

3.点击【y】,大功告成,路径文件夹中多了一个文件1.c2;
2024101706.png 2024101707.png
4.用caesarii打开转换后1.c2文件,计算。
 楼主| 发表于 2024-10-17 14:49:55 | 显示全部楼层
以下是低版本的caesar ii软件转换._a文件

caesar ii软件默认只能打开._a格式的文件或.c2文件,将ukp3d,autopdms应力分析接口导出的格式为.cii文件格式,caesar软件需要将.cii文件转换成._a文件后,然后才能识别。转换步骤如下:

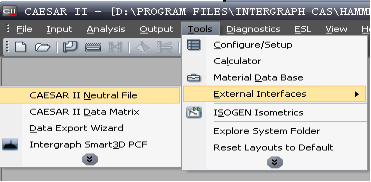

1、启动caesar ii软件,点击菜单中的“tool”—> “externel interfaces” –> “caesar ii neutral file”。

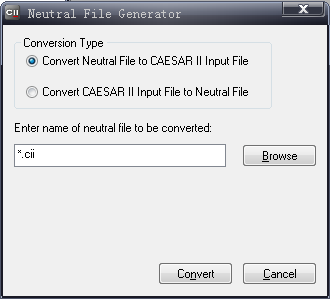

2、弹出如下对话框,选择convert neutraul file to caesar ii input file,选择需要转换的原始文件(*.cii)。

 楼主| 发表于 2024-10-17 14:51:05 | 显示全部楼层
如果用ukp3d或autopdms建模,可以用此软件提供的应力分析接口,直接导出.cii文件代替第1个贴子中的1,2步骤
