广东用户问：同一个元件可以有两个不同的名称描述在材料汇总表里体现？也是设计库使用同一个等级下的元件，需要不同的名称描述。例如，一个非标的闸阀元件，需要定义不同的名称如电动焊接闸阀与电动法兰闸阀，且在材料表里统计，如图：

答：可以，使用自定义属性的功能。

思路：
1.先在自定义属性里增加设计自定义属性；
2.定义材料汇总表的设置；
3.出材料汇总报表。

1.在自定义属性里增加设计自定义属性；

1.1.打开自定义属性导航栏；

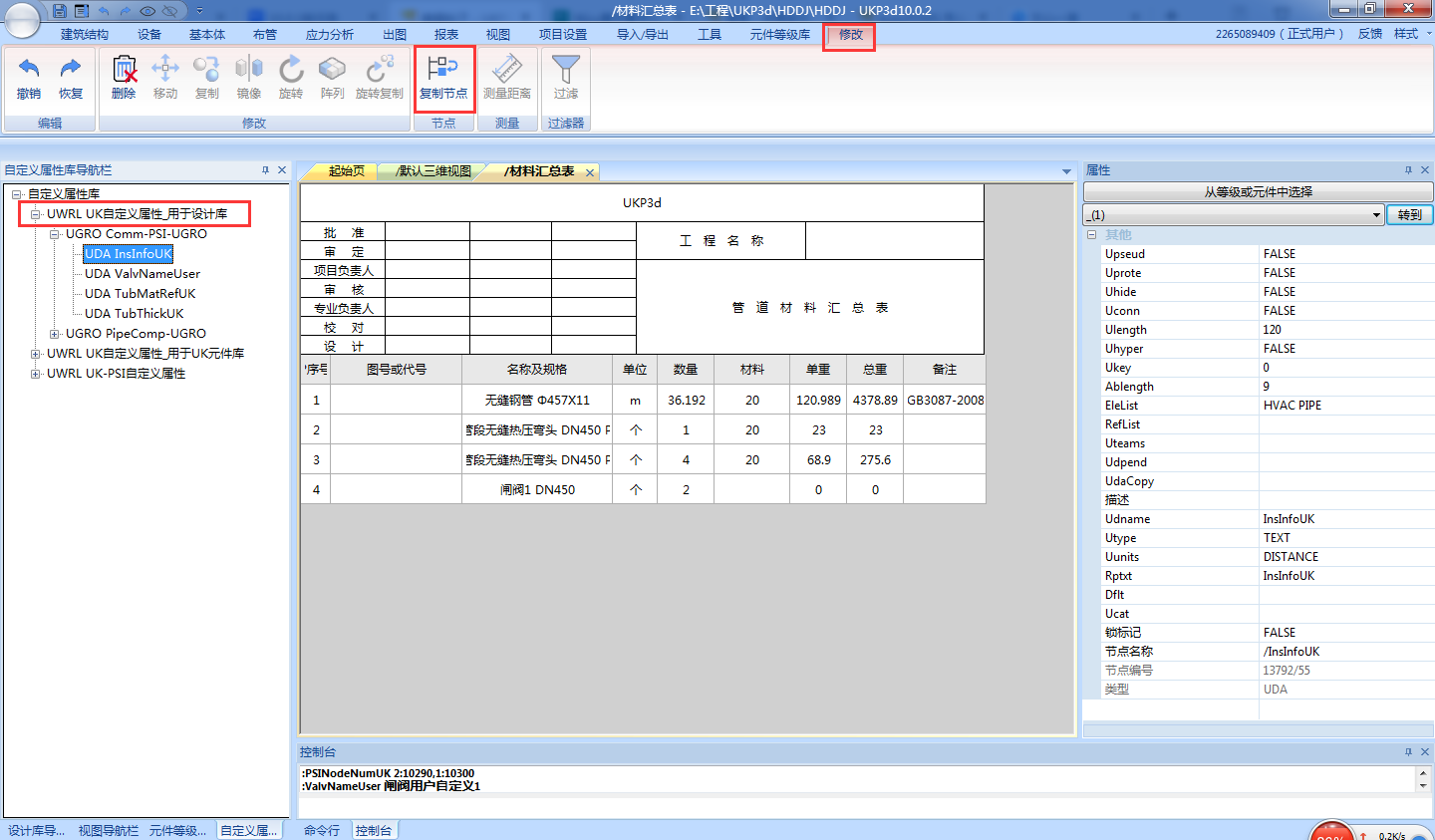

1.2.在“/uk自定义属性_用于设计库”节点下创建节点，建议利用“修改—复制节点”（也可以在控制台使用命令的方法，new uda）

1.3.自定义属性里字段的设置：

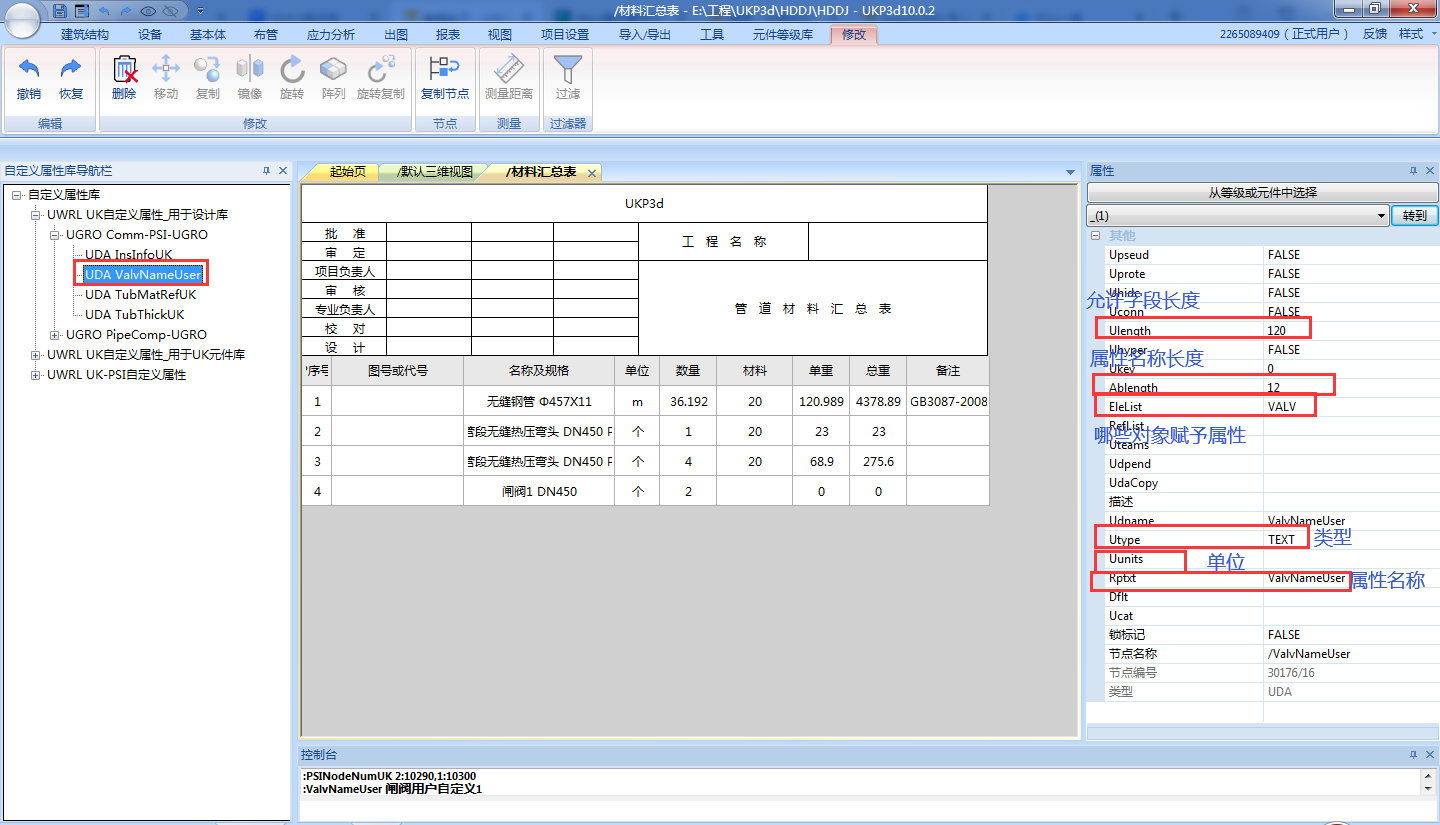

rptxt：自定义属性名称
ablength：自定义属性名称长度
utype：自定义属性类型，text为文本
ulength：自定义属性允许字段长度
elelist：自定义属性赋予的对象，valv为阀门
uunits：自定义属性单位，类型为text时，为空。

例如，新建一个valvnameuser的自定义属性，定义如下：

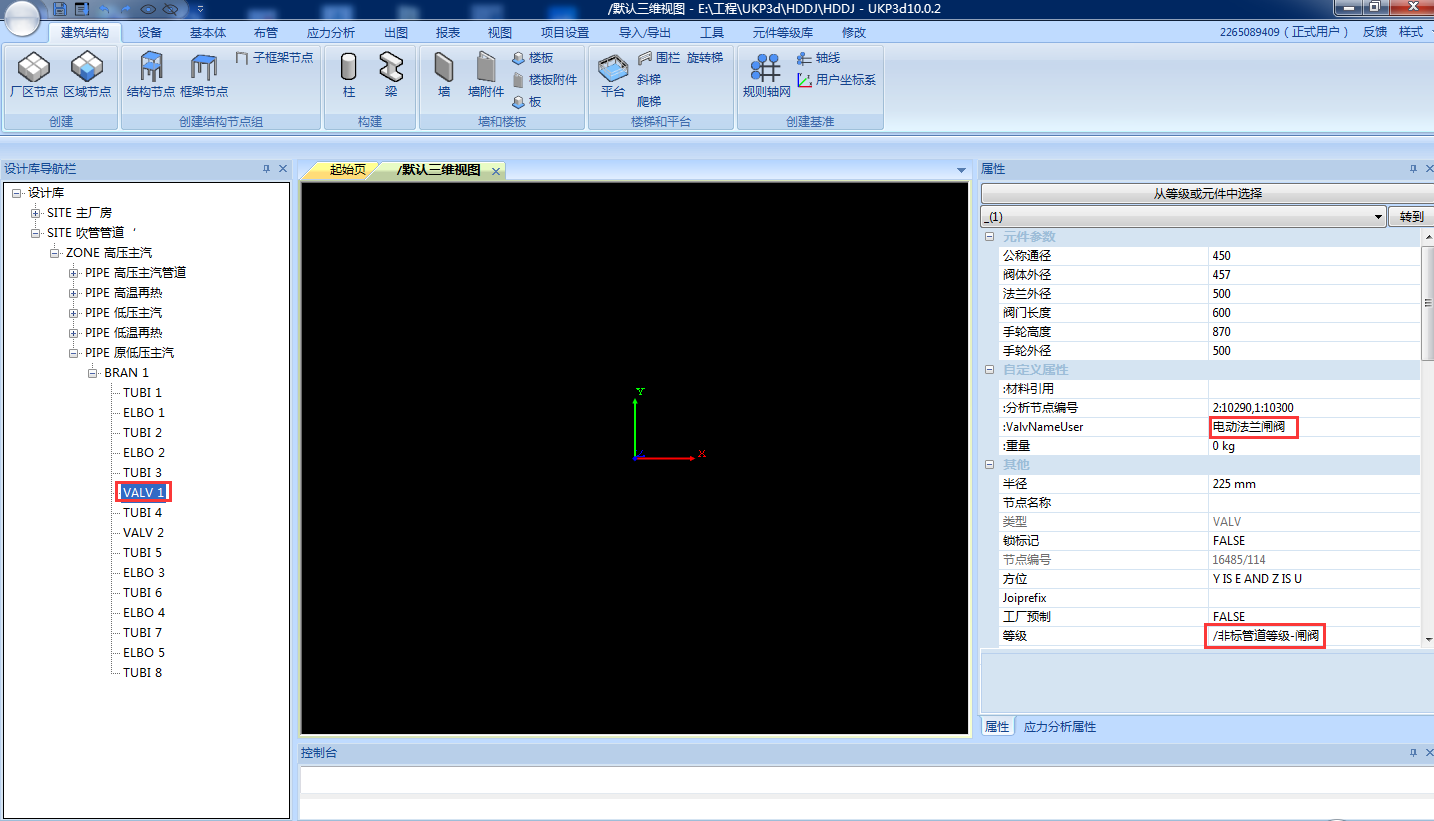

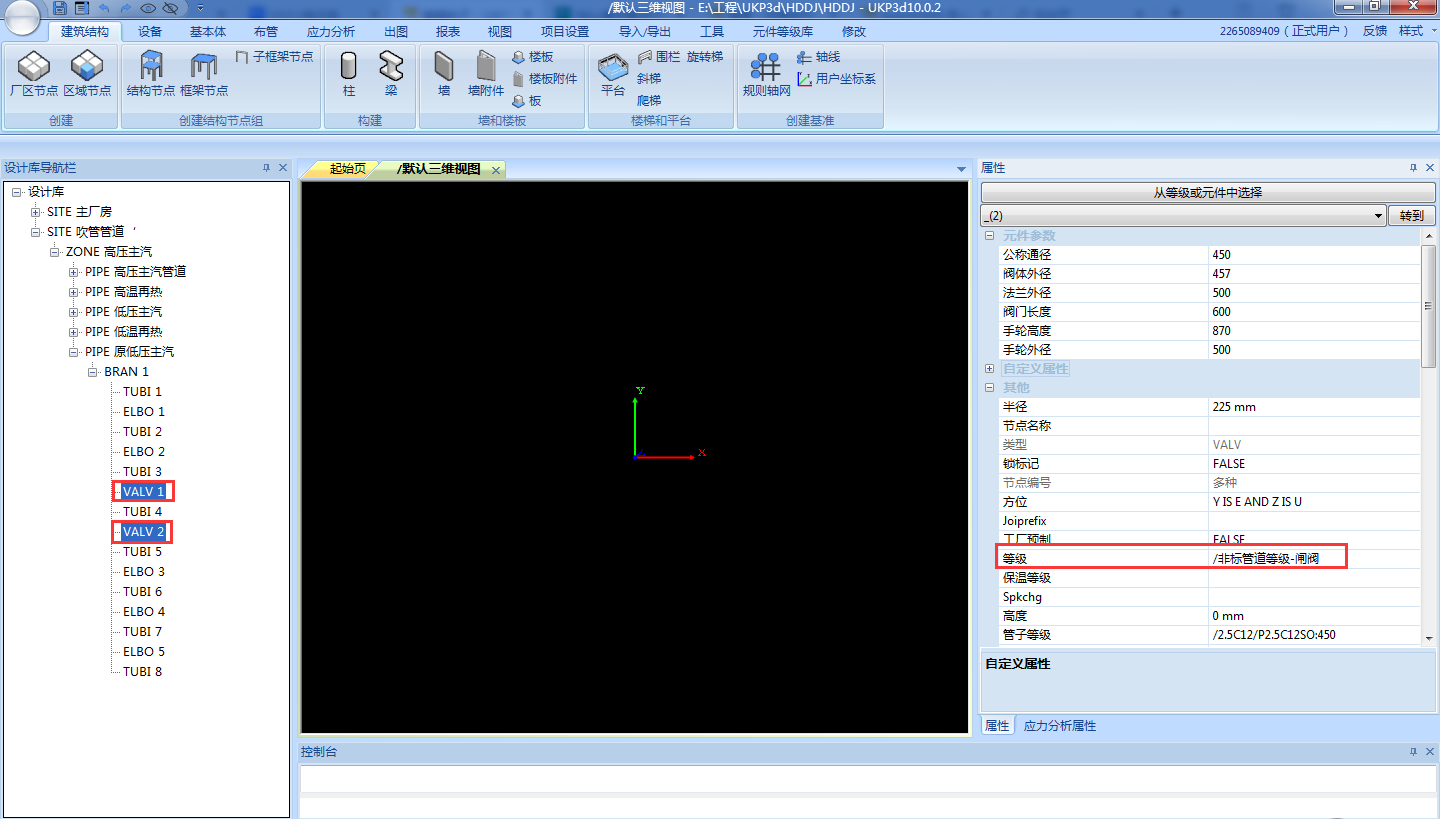

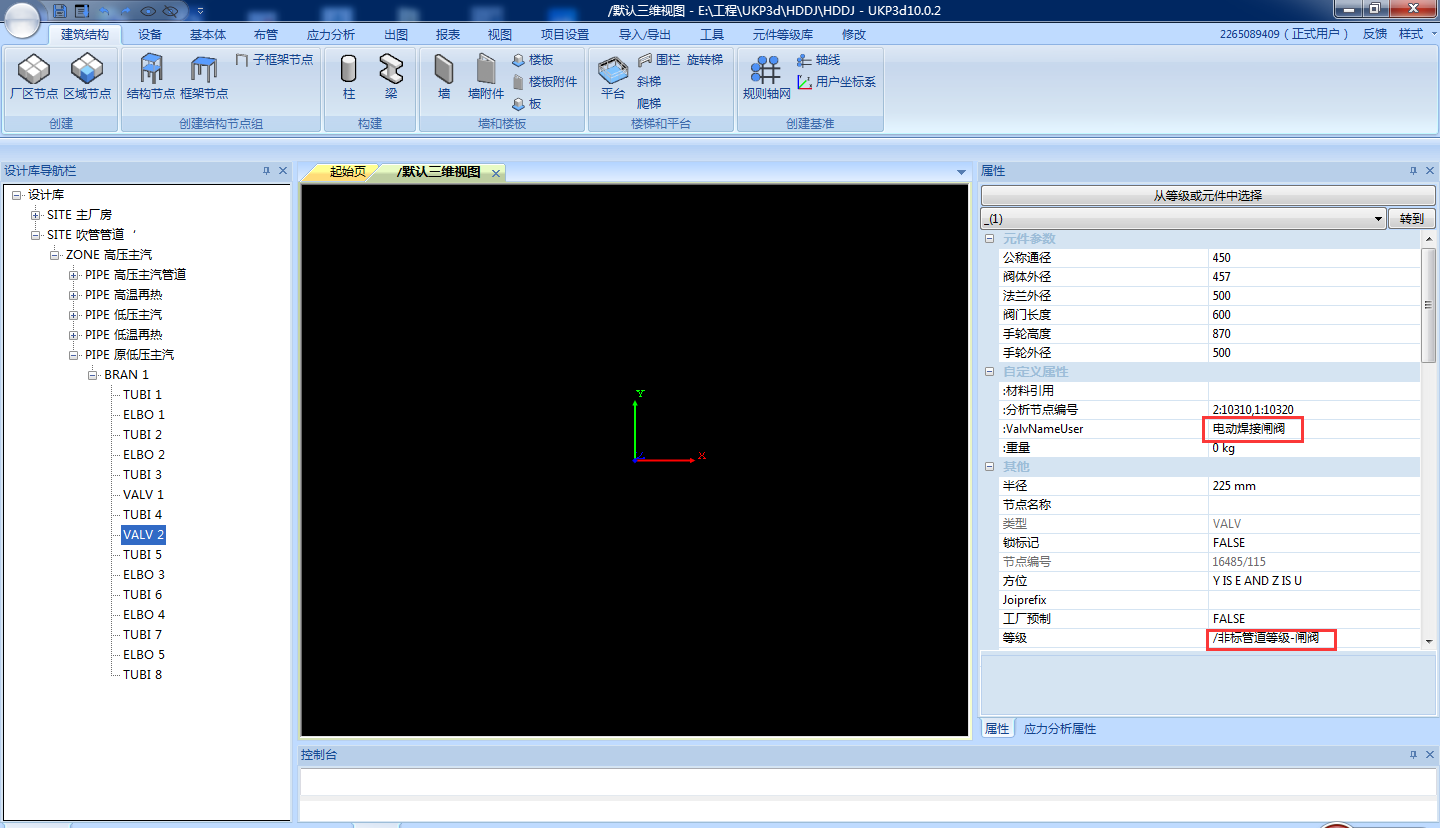

（创建完成且保存后，需要重启一下软件）在设计库阀门有一个自定义属性显示，如图：

chenbailian · 发表于 2024-10-11 12:28:43

2.设置表格配置关联自定义属性

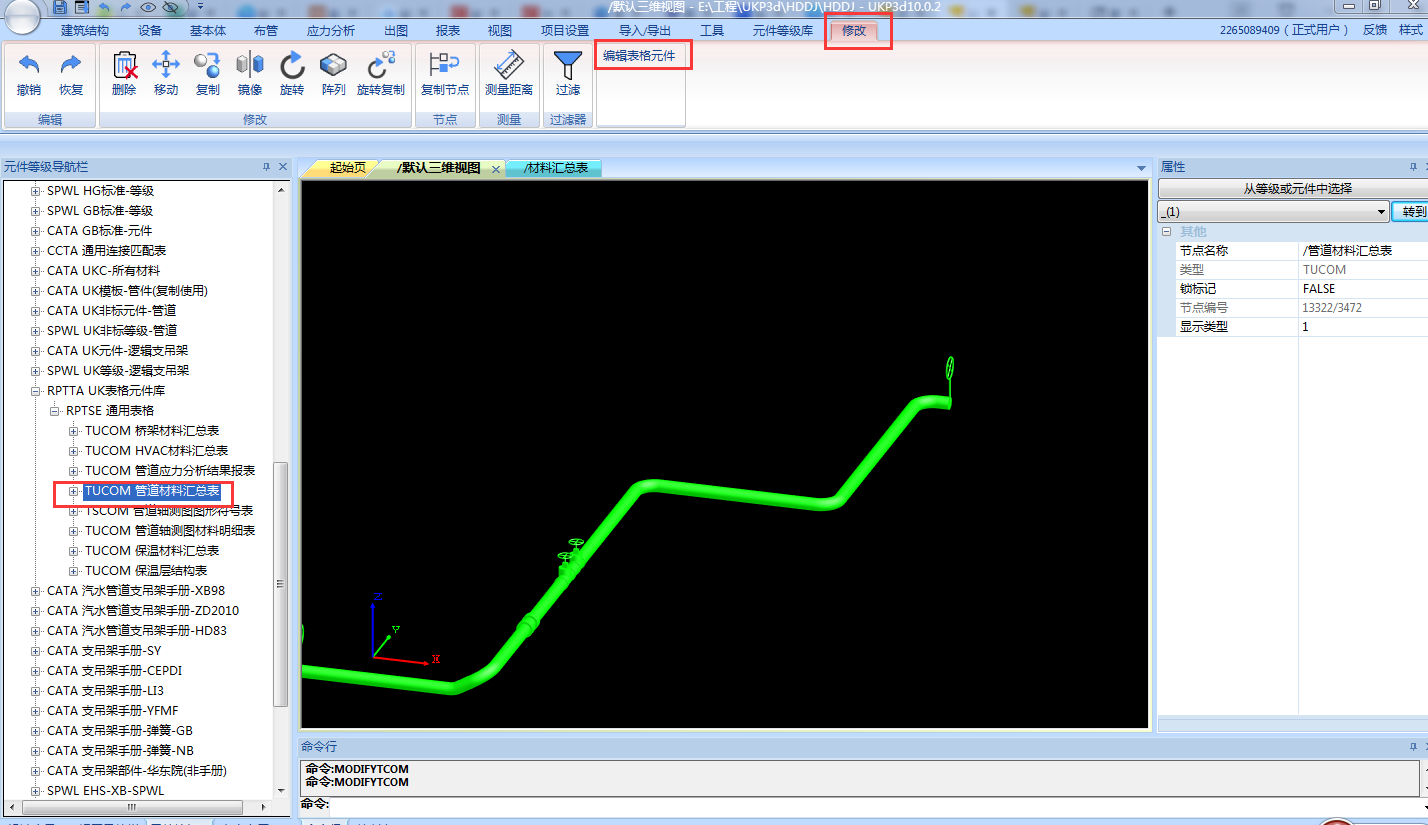

2.1.在元件等级导航栏，选中需要修改配置，点"修改—编辑表格元件"，例如，如图选中"管道材料汇总表"：

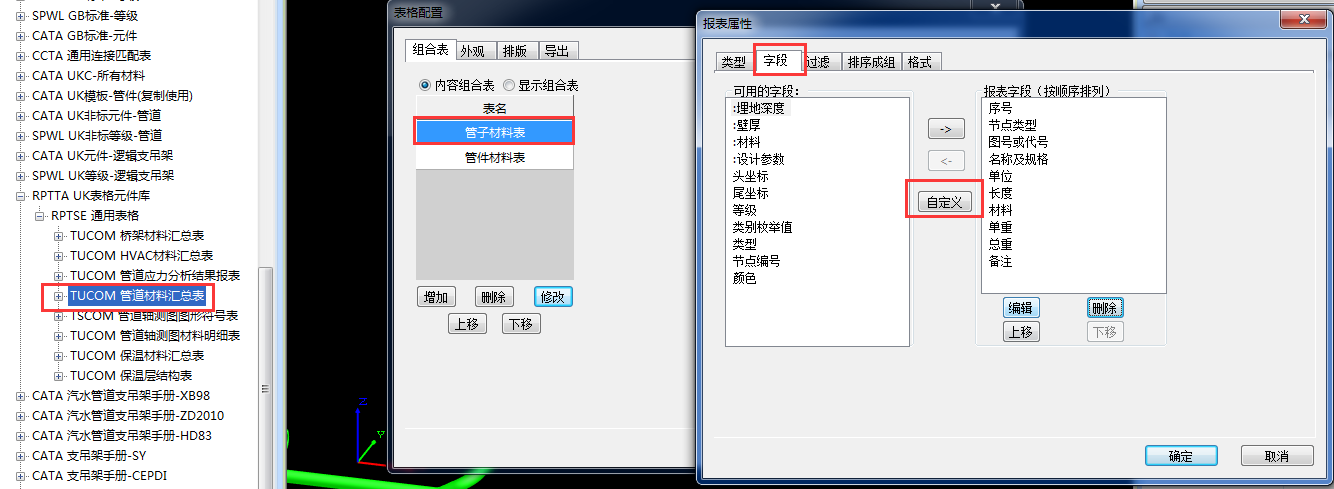

2.2.管道材料汇总表，是组合表（由管子材料表和管件材料表组成），在两个表里都要添加一个新字段，自定义—编辑，例如，如图增加"用户自定义"字段：

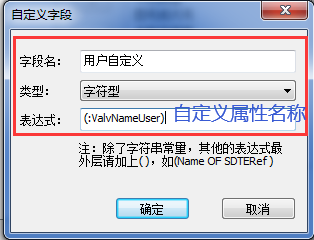

（定义字段名称，类型，表达式）表达式是按规范的书写格式，可以参考其他字段的表达式，这里的表达式即是自定义属性名称。例如，(:valvnameuser)

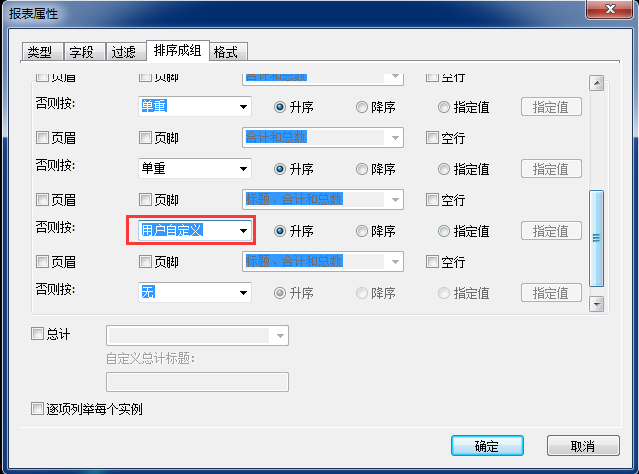

2.3.排序成组，指定某一个字段排序。例如，"用户自定义"排序，如图：

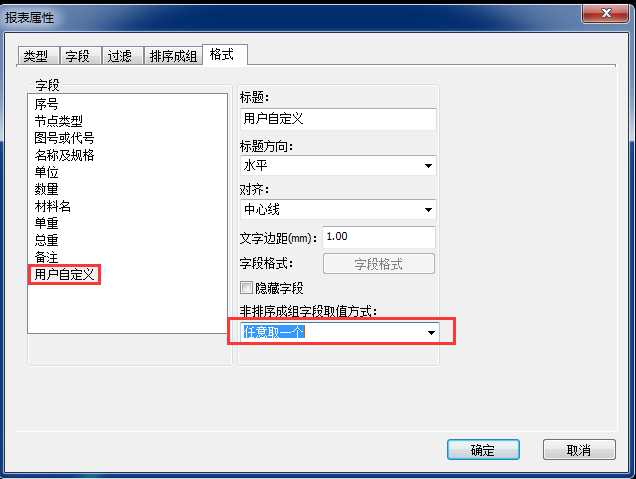

2.4.格式，非排序组字段取值方式，这里选"任意取一个"；确定即可。如图：

chenbailian · 发表于 2024-10-11 12:48:19

3.出报表

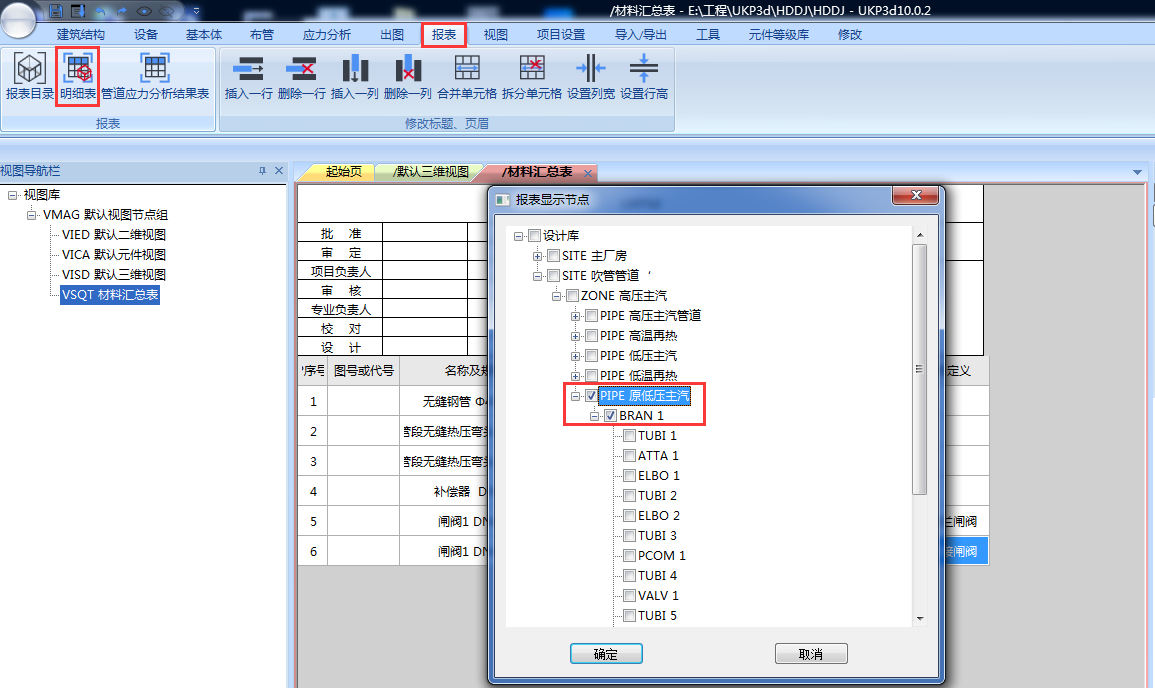

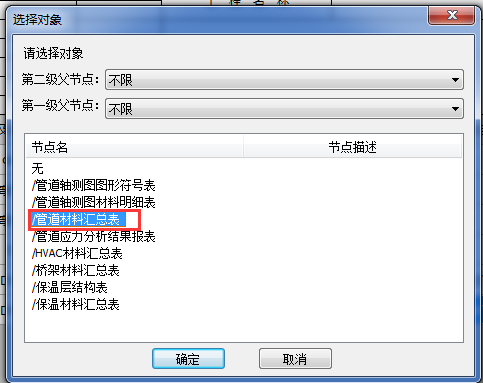

3.1.出报表的元素关联报表模板，报表—明细表，勾选相应的元素，点"确定"后，选择相应的表格模板文件。例如，勾选分支bran1，选择第2步修改的表格模板"管道材料汇总表"，如图：

3.2.在视图导航栏，会新建一个材料报表的节点，双击即可。如图：

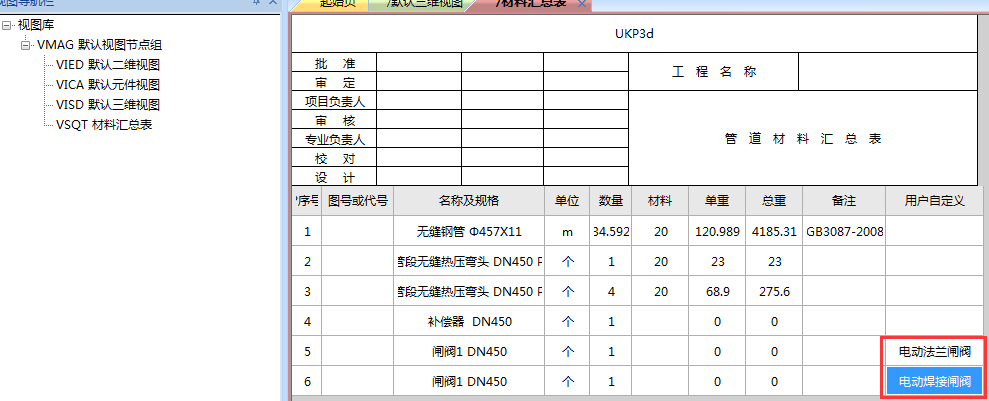

（材料表中已体现自定义属性的内容）

自定义属性非常灵活能满足用户的特殊化需求，功能非常强大。

chenbailian · 发表于 2024-10-11 16:27:57

用户继续问：elelist这里写vlva,如果是大小头，弯头，管道，是不是要重新复制这个自定义属性？

答：不需要重新复制节点，而是在elelist 后面添加相应的类型即可。

补充常用的管件类型：
bend cap coup cros elbo flan ftub gask inst olet pcom redu pipe
弯管管帽管箍大小头弯头法兰定长管垫片流量计接管座补偿器大小头管子
