ukp3d，怎么设置斜管上支吊架点的标注尺寸？ -云顶集团官方网站入口

chenbailian · 发表于 2024-10-16 16:26:51

长沙用户三维模型已建完，正在批量出图，发现斜管上的支吊架点没有标注，如图：

答：这是用户的设置问题。

怎么设置斜管上支吊架点的标注尺寸

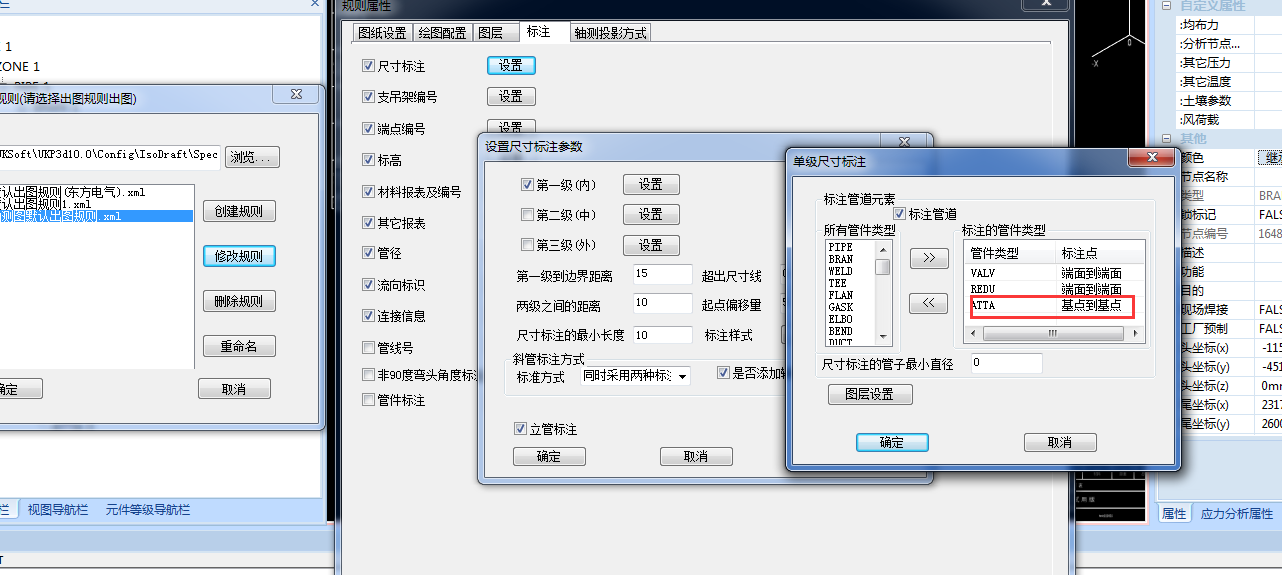

1.选中''轴测图出图规则''—"修改规则"—"标注"—从左侧增加至右侧"atta 基点到基点 "，如图：

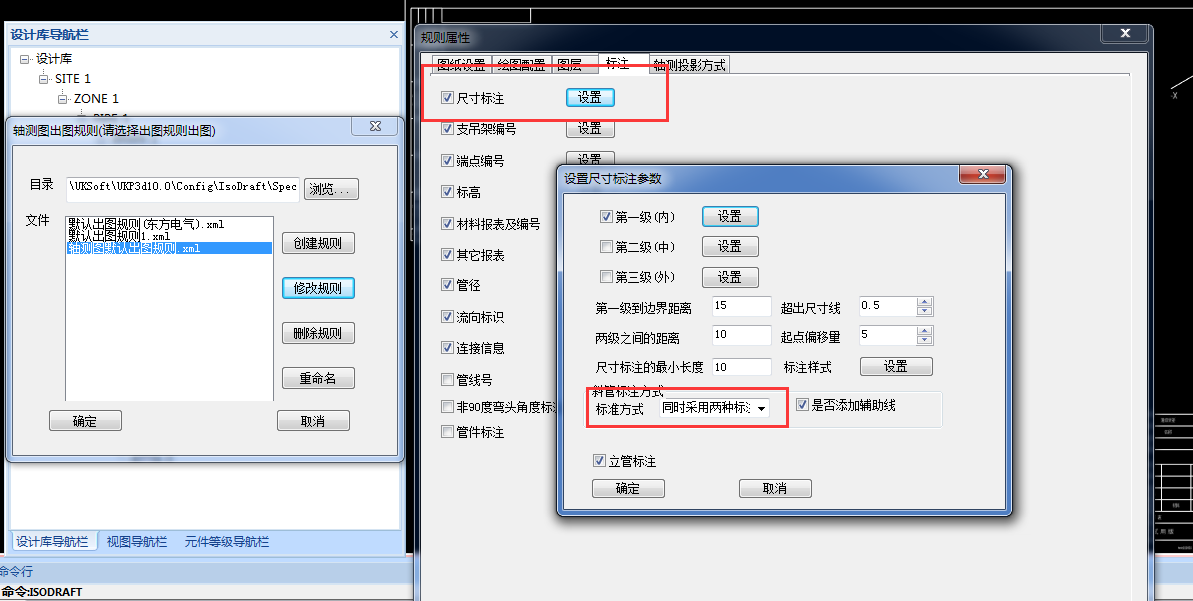

2.选中''轴测图出图规则''—"修改规则"—"标注"—同时采用两种标注方式，如图：

（同时采用两种标注方式：沿管道方向标注；分x,y,z方向标注）

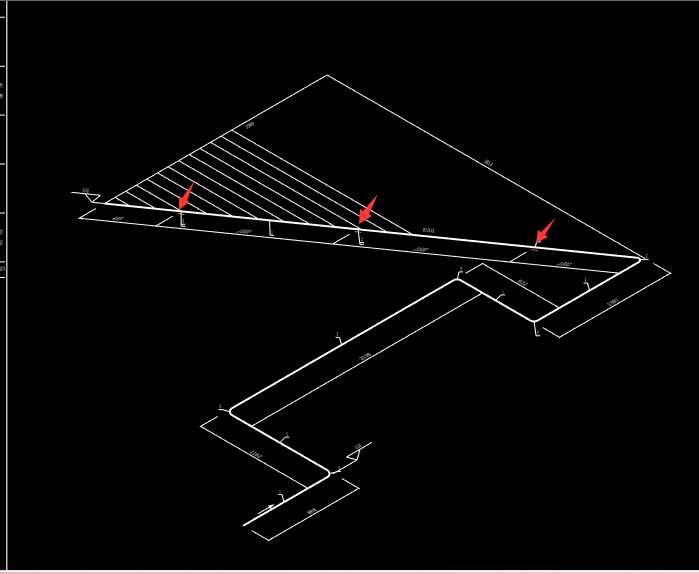

3.设置完成后，斜管及斜管上支吊架点的标注，如图：
