autopdms批量出轴测图时，以管系出图，与分支出图的区别？ -云顶集团官方网站入口

发表于 2019-5-8 16:20:50 | 显示全部楼层 |

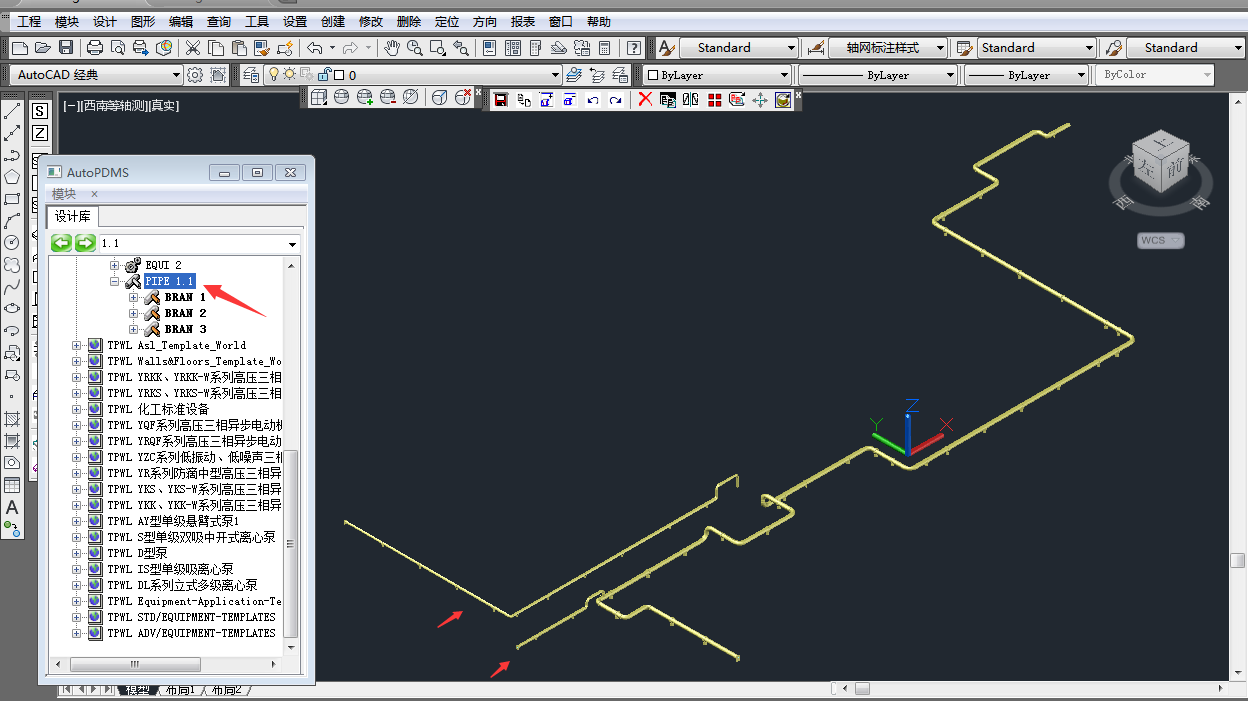

一个pipe下，有三根bran分支，两根分支是有连接关系，另一根是独立(与其他两根分支没有连接关系）如下模型：

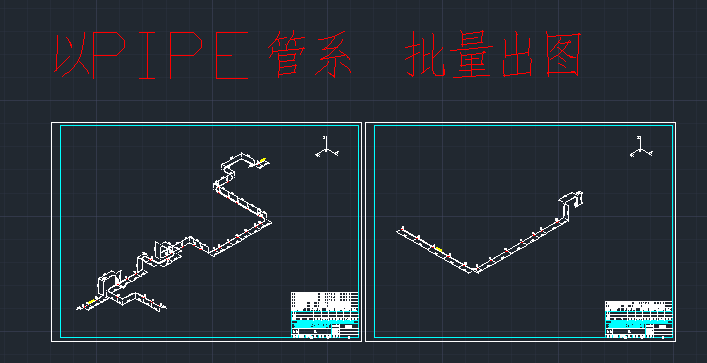

1.选择当前pipe出图，批量出轴测图，以管系pipe为单位出图，并非一个pipe就出一张图，此处的pipe：正确理解为相连接的bran，称为一个pipe。如出图效果如下：

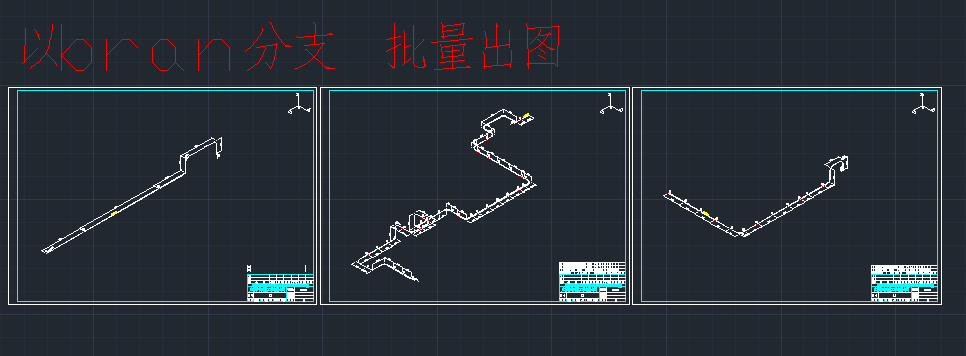

2.选择当前pipe出图，批量出轴测图，以分支bran为单位出图，此次有几个分支则出相同张数的图形，此处不受连接关系的影响。如出图效果如下：

三维工厂软件, 三维管道, 轴测图, 批量出轴测图
