在autopsa,怎么输出应力分析结果和输入数据？ -云顶集团官方网站入口

[复制链接]
chenbailian
发表于 2019-9-2 11:35:18 | |
q：如何在autopsa中输出word?
1.勾选ope工况，再勾选“节点位移”和“支座反力”；
2.勾选sus工况，再勾选“节点位移”和“支座反力”和“单元应力”；
3.勾选exp工况，再勾选“单元应力”；
依次如此选，左边单选，右边多选。一般选工况选项，结果数据都选完成后，点确定。
输出弹簧表，即要勾选“单元数据”（即是输入数据）

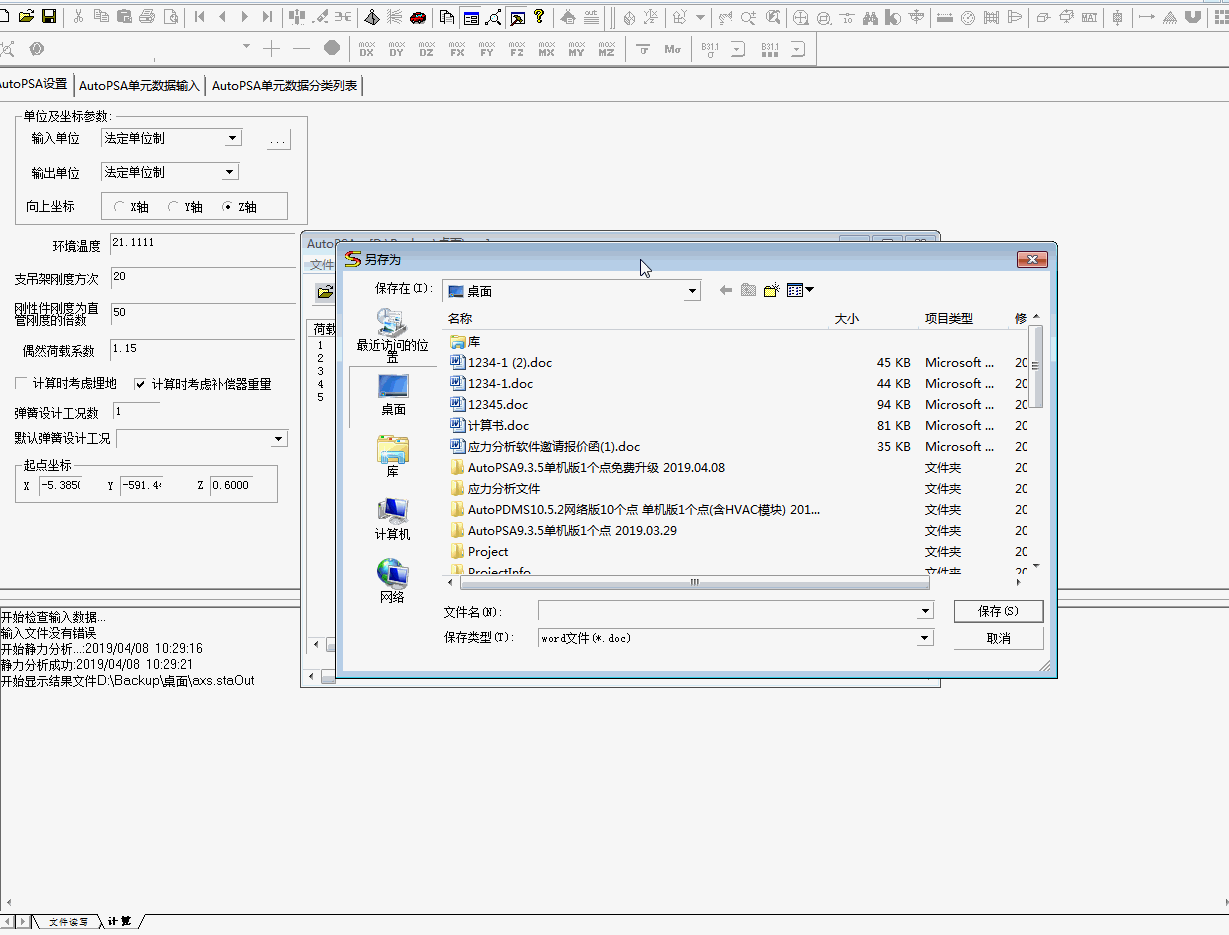

注意：左边的框要高亮再勾选右边的选项，开始第二个步骤的时候，第一步的左边框的勾不要去掉。 如下小视频操作：



autopsa, 管道应力分析软件, 高温高压管道, 应力分析结果报表, word文档
