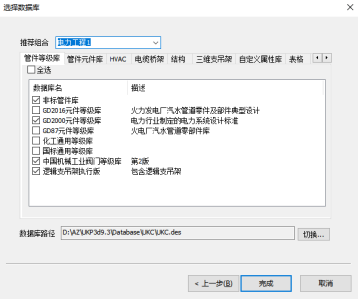

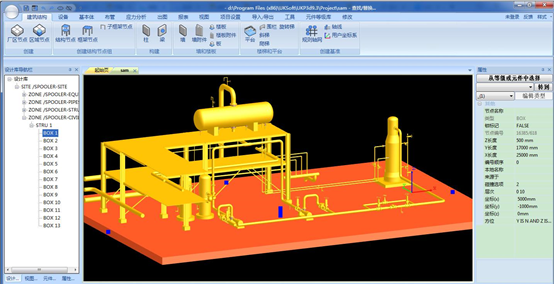

1. 新建工程流程简化：用户安装软件后，系统将自动提供多种管件数据库及推荐的工程类型组合，极大地简化了新建工程时引用数据库的过程。

3.  控制台脚本操作：新增控制台功能，支持用户输入仿pdms格式的脚本命令，自动化执行复杂操作，提升工作效率，减少人为错误。

4.  文本报表输出：增加了输出文本报表的功能，用户可根据需要选择输出特定的节点及属性信息，便于数据整理与报告生成。

5.  管道应力分析属性框：特别设计了管道应力分析属性框，专注于展示与应力分析相关的属性数据，帮助用户快速定位并修改关键信息。

6.  自定义属性库：赋予用户为节点定义任意属性的能力，增强了软件的灵活性和个性化定制功能。

7.  权限管理完善：在管理模块中，完善了权限管理功能，支持用户对节点类型进行精细化的权限设置。这一改进确保了项目数据的安全性，为团队协作提供了坚实保障 。

8.  ribbon菜单优化：去除冗余菜单项，及整理了菜单及图标，使界面更加简洁易用。

对齐与偏移功能：新增了柱、梁、墙等建筑结构的对齐点及偏移点设置功能，提高了结构设计的精确度和灵活性。

板、墙附件创建：支持创建板附件，丰富了建筑结构的细节设计能力。

图形化管嘴创建优化：改进了图形化创建管嘴的方式，允许在创建过程中实时调整高度值，提升了设备设计的便捷性和准确性。

应力分析文件的反向导入：支持导入glif,autopsa,caesarii文件并自动生成三维模型，拓宽了数据输入渠道，增强了软件的兼容性。

管道等级选择优化：简化等级选择界面，明确区分标准等级与非标等级，便于用户规范选择管道参数并快速进行应力分析。

ui界面重设计：重新设计ui界面，使用户能够在一个界面中轻松创建元件库节点，与pdms操作方式保持一致，提升用户体验。

数据结构重设计：重新架构表格配置的数据结构，提高数据处理效率并支持脚本方式新建及修改表格，满足高级用户需求。

1.显示速度优化：通过自写基本体造型可视化算法，显著提升了三维模型的显示速度。

2.数据库升级优化：使用sql脚本优化数据库升级过程，减少了升级时间。

3.bug全面修复：针对已知bug进行修复，包括但不限于轴测图字体下拉框无内容、三维显示多余线框、utf8脚本文件解析错误等问题，提升软件稳定性与用户体验

ukp3d10.0提供了包括非标管道元件、电缆桥架元件、建筑结构元件、hvac元件、gd系列元件、gb/hg常用标准元件、逻辑支吊架点元件、各类阀门元件以及通用表格元件库等在内的丰富元件库与等级库资源。这些资源不仅覆盖了广泛的工程应用领域，还提供了便捷的复制模板和接口支持，满足了用户多样化的设计需求。同时，根据pdms重新设计的ui界面也进一步提升了用户创建元件库等级库节点的便捷性。

ukp3d10.0版本软件与avevapdms 12.0/12.1/e3d软件完美兼容，可实现节点及属性的双向导入导出，aveva pdms工程导入ukp3d流程如下。

2.1.从aveva pdms导出节点及属性

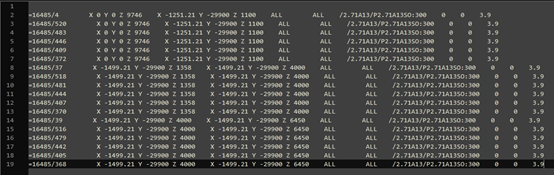

利用aveva pdms的报表功能，查找出需要导出工程所引用的元件和等级，然后从pdms内导出工程所用到的属性、元件、等级及设计库的txt文件。

2.2.将节点及属性文件导入ukp3d

在ukp3d依次导入属性、元件、等级节点，最后导入设计节点（因为后者依赖前者的数据，如等级依赖元件）。在ukp3d的导入节点的方法：在控制台输入【$m 文件路径】，（如 $m d:\123.txt）。

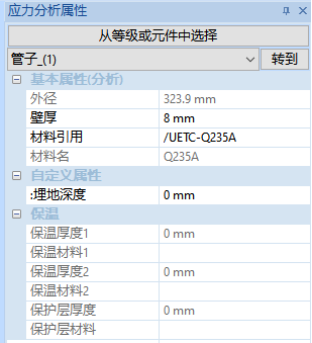

本次升级，特别设计了管道应力分析属性框，可展示与应力分析相关的属性数据，帮助用户快速定位并修改关键信息。

10.0版本ukp3d支持输出节点属性的文本报表，用户可根据需要选择输出特定的节点及属性信息，这个功能适用于批量修改数据，便于数据整理与报告生成。

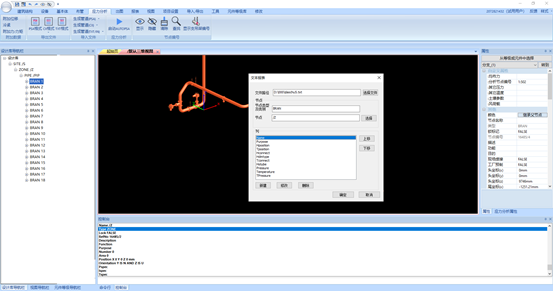

操作方法：在导航栏选择需要输出的节点，在命令窗口输入:txtreport，然后输入文件路径、节点类型及类别、节点，新建报表标题名称，即可输出节点属性的txt报表文件。

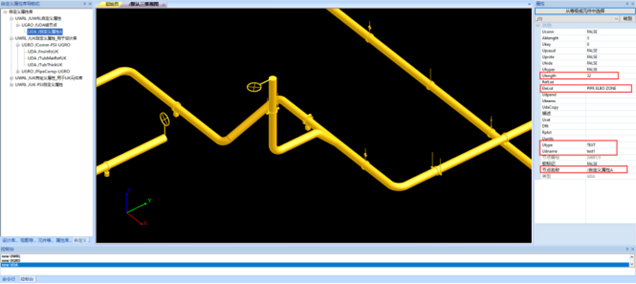

依次输入nwe uwrl——new ugro——new uda创建自定义属性节点层次并命名，在属性框内，定义改属性的类型、名称、应用的节点（ulength、elelist、utype、udname）。重启软件后，选择设计库对应的节点，即可在属性框中显示自定义的该属性。

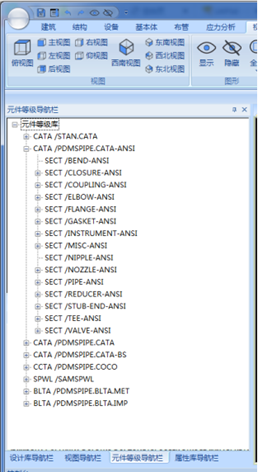

元件等级库界面细分为管道元件、结构元件、报表元件、规格表、连接匹配表、螺栓螺母、等级七大模块，功能分类更清晰、简洁。

6.2 自定义元件等级库功能优化

以弯头为例，在ukp3d中自定义弯头元件。

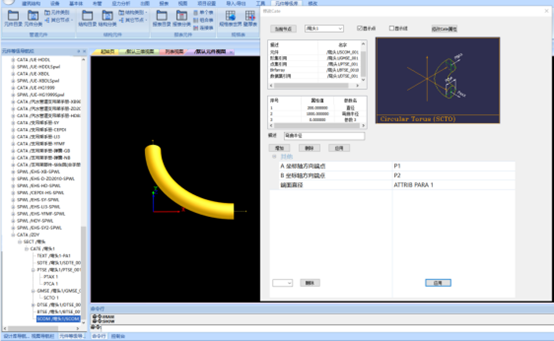

6.2.1 在元件库中依次创建自定义的元件节点目录cata——元件分类sect——元件类别sdte；

6.2.2 创建弯头所需的参数：直径、弯曲半径；

6.2.3 依次定义形集和点集参数，即完成弯头元件的创建；

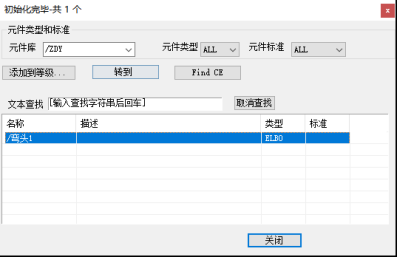

6.2.4 将创建的弯头元件添加到等级中，先创建自定义等级节点，并创建等级，输入温度、压力等参数。点击添加元件，将所创建的弯头添加到等级中即可。

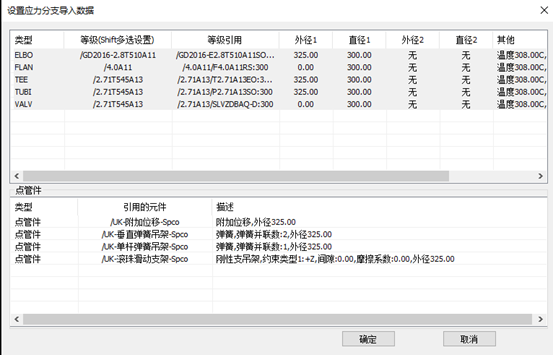

本版本软件支持导入glif、autopsa、caesarii文件并自动生成三维模型，拓宽了数据输入渠道，增强了软件的兼容性。

以caesarii文件为例，导入ukp3d生成管道模型，操作如下：

c2修改后，将c2转化为cii文件，在ukp3d中点生成管道(cil)生成管道，通过多选的方式批量设置等级和直径参数，即可生成管道模型。

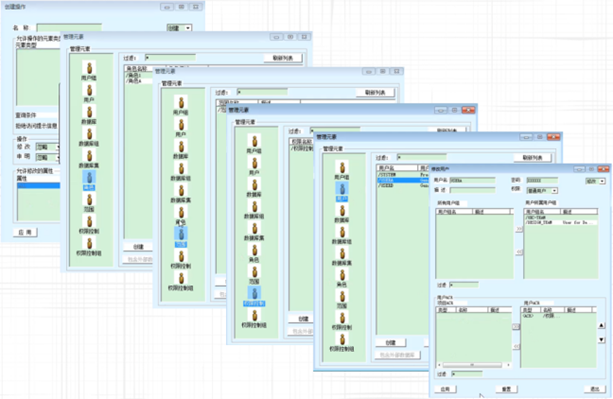

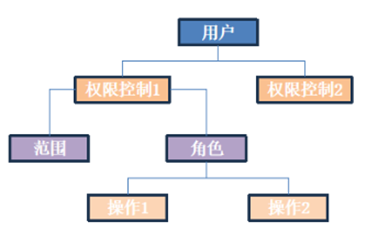

在管理模块中，完善了权限管理功能，支持用户对节点类型进行精细化的权限设置。这一改进确保了项目数据的安全性，为团队协作提供了坚实保障。
